Технические особенности и преимущества
- Мелкий шаг резьбы: Обеспечивает повышенную герметичность соединения и устойчивость к самопроизвольному отвинчиванию при динамических нагрузках.

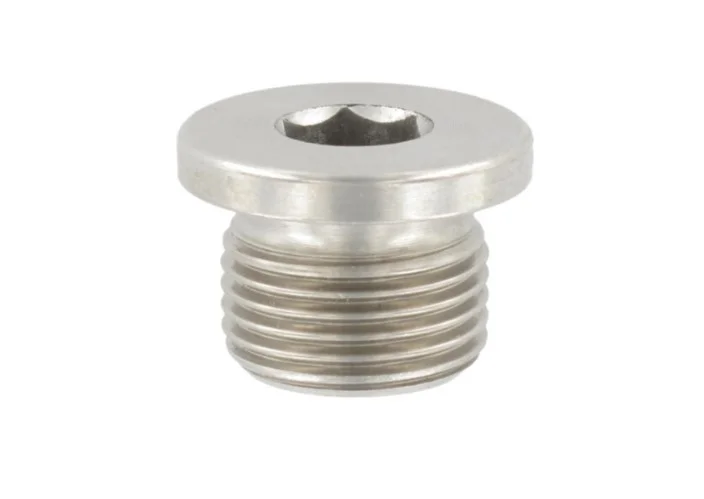

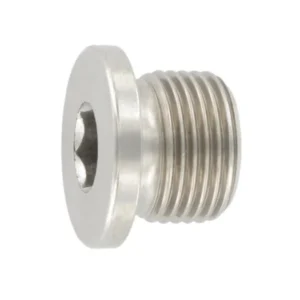

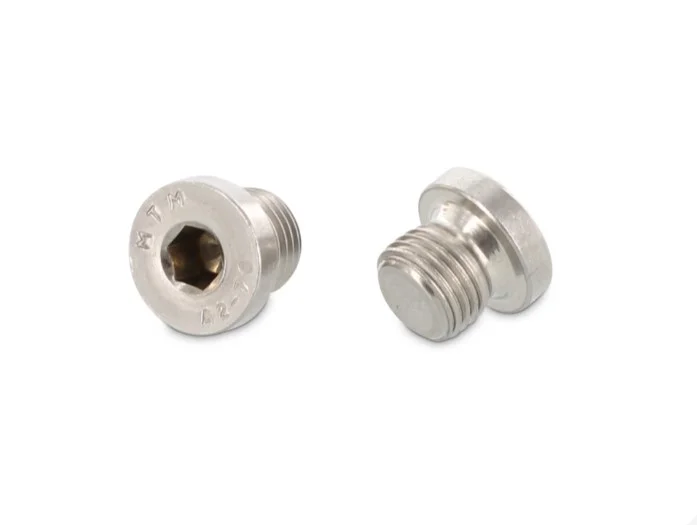

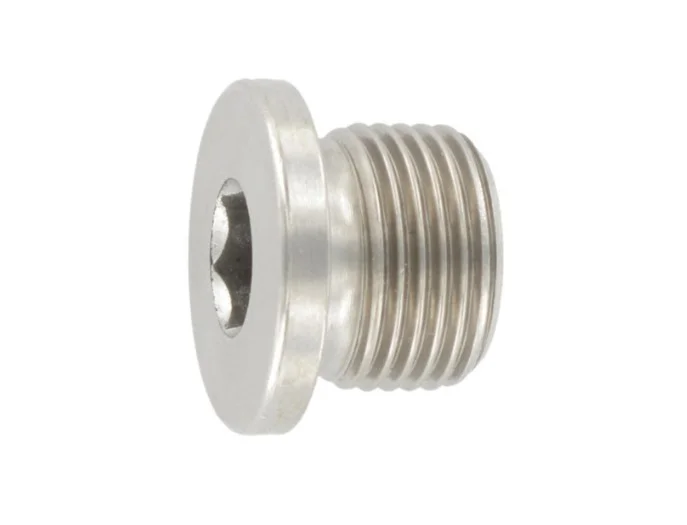

- Наличие фланца (буртика): Увеличивает опорную поверхность, позволяя использовать дополнительные уплотнительные прокладки (медные или алюминиевые кольца по DIN 7603) для достижения абсолютной герметичности системы.

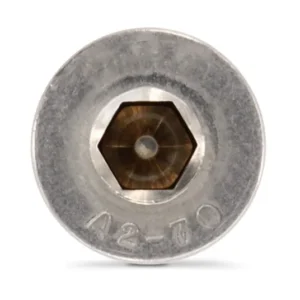

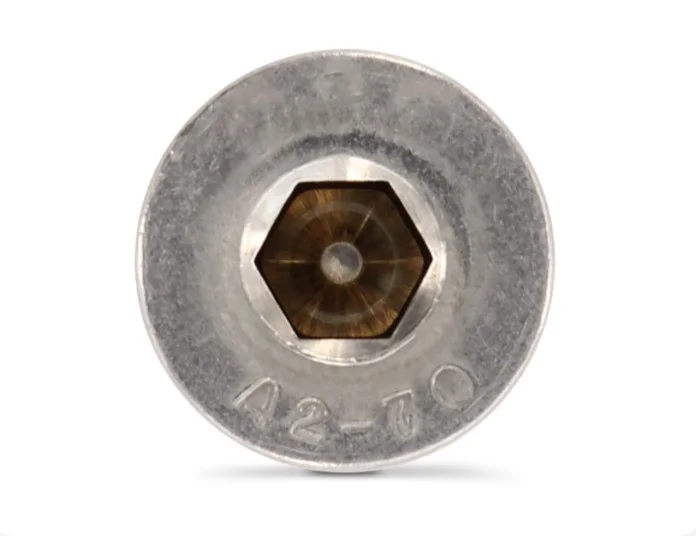

- Внутренний шестигранник: Позволяет производить быстрый монтаж с использованием стандартного Г-образного ключа или биты, исключая риск срыва внешних граней, характерный для болтовых головок.
- Цилиндрическая форма: Компактные габариты позволяют использовать деталь в труднодоступных местах и ограниченных пространствах.
Материалы изготовления: нержавеющая сталь A2 и A4
Мы предлагаем изделия из двух типов высококачественной аустенитной стали, что гарантирует долговечность и надежность в различных эксплуатационных средах:
- Сталь A2 (AISI 304): Оптимальный выбор для общепромышленного применения. Обладает высокой коррозийной стойкостью в обычных атмосферных условиях и пресной воде. Не токсична и сохраняет прочностные характеристики при широком диапазоне температур.
- Сталь A4 (AISI 316): Кислотостойкая модификация, усиленная молибденом (2-3%). Рекомендуется для использования в химической, фармацевтической и пищевой промышленности, а также в морской воде и средах с высоким содержанием хлора.
Области применения
Благодаря своим эксплуатационным свойствам, резьбовые пробки DIN 908 широко востребованы в следующих направлениях:
- Гидравлические и пневматические системы: в качестве заглушек для распределителей, насосов и гидроцилиндров.
- Машиностроение и автомобилестроение: закрытие сливных отверстий масляных картеров, редукторов и коробок передач.
- Приборостроение: создание герметичных корпусов и емкостей.
- Строительство и дизайн: благодаря нержавеющей стали и аккуратному шлицу, часто применяются в декоративных целях.
Таблица размеров и характеристик гайки цилиндрической с мелкой резьбой с фланцем и внутренним шестигранником DIN 908, нержавеющая сталь: А2.

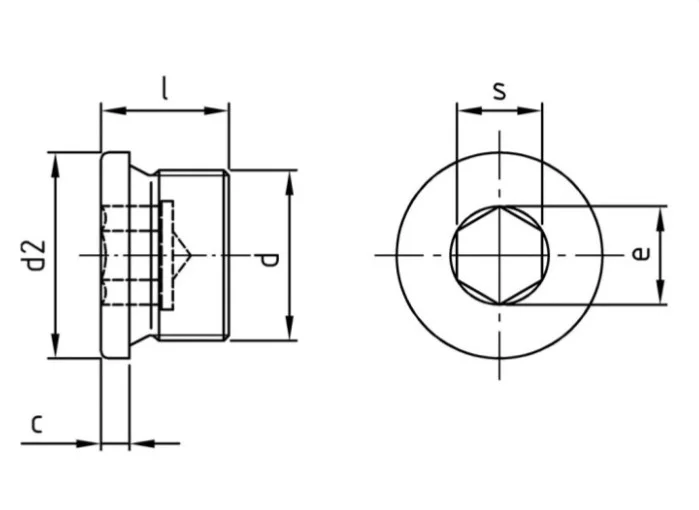

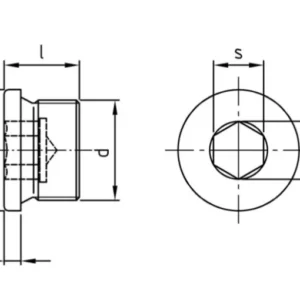

Обозначения
d
—
диаметр резьбы
d2
—
диаметр фланца
l
—
высота гайки
e
—
диаметр описанной окружности
c
—
толщина шляпки
s
—
размер под ключ
| d | шаг резьбы, мм | d2, мм | l, мм | c, мм | e, мм | s, мм |
| М10 | 1 | 14 | 11 | 3 | 5,7 | 5 |
| М12 | 1,5 | 17 | 15 | 3 | 6,9 | 6 |
| М14 | 1,5 | 19 | 15 | 3 | 6,9 | 6 |
| М16 | 1,5 | 21 | 15 | 3 | 9,2 | 8 |
| М18 | 1,5 | 23 | 16 | 4 | 9,2 | 8 |
| М20 | 1,5 | 25 | 18 | 4 | 11,4 | 10 |
| М22 | 1,5 | 27 | 18 | 4 | 11,4 | 10 |
| М24 | 1,5 | 29 | 18 | 4 | 13,7 | 12 |
| М26 | 1,5 | 31 | 20 | 4 | 13,7 | 12 |
| М27 | 2 | 32 | 20 | 4 | 13,7 | 12 |
| М30 | 1,5 | 36 | 20 | 4 | 19,4 | 17 |
Таблица размеров и характеристик гайки цилиндрической с мелкой резьбой с фланцем и внутренним шестигранником DIN 908, нержавеющая сталь: А4.
| d | шаг резьбы, мм | d2, мм | l, мм | c, мм | e, мм | s, мм |
| М10 | 1 | 14 | 11 | 3 | 5,7 | 5 |
| М14 | 1,5 | 19 | 15 | 3 | 6,9 | 6 |
| М16 | 1,5 | 21 | 15 | 3 | 9,2 | 8 |
| М18 | 1,5 | 23 | 16 | 4 | 9,2 | 8 |
| М20 | 1,5 | 25 | 18 | 4 | 11,4 | 10 |
| М22 | 1,5 | 27 | 18 | 4 | 11,4 | 10 |
| М24 | 1,5 | 29 | 18 | 4 | 13,7 | 12 |
| М26 | 1,5 | 31 | 20 | 4 | 13,7 | 12 |
| М27 | 2 | 32 | 20 | 4 | 13,7 | 12 |
| М30 | 1,5 | 36 | 20 | 4 | 19,4 | 17 |
