В механике и приборостроении часто требуется зафиксировать одну деталь относительно другой без использования гайки или выступающей головки. Например, закрепить вал в ступице шестерни или зафиксировать положение кольца подшипника. Для этих задач идеально подходит винт установочный — крепеж, который полностью вкручивается в резьбовое отверстие и воздействует на прижимаемую поверхность своим торцом или специальным наконечником.
Конструкция и стандарты
Установочные винты не имеют головки в привычном понимании. Их тело — полностью резьбовой стержень с углублением под инструмент на одном конце. Форма наконечника определяет характер фиксации. В ассортименте ООО «Хипакс» представлены изделия по стандартам:
- DIN 913 с плоским торцом. Обеспечивает равномерное прижатие без повреждения поверхности;

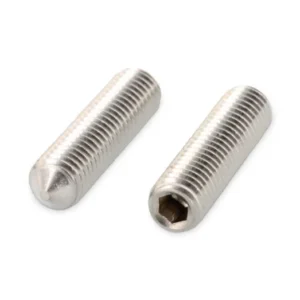

- DIN 914 с коническим наконечником. Врезается в поверхность вала, создавая максимальную фиксацию даже при высоких нагрузках;

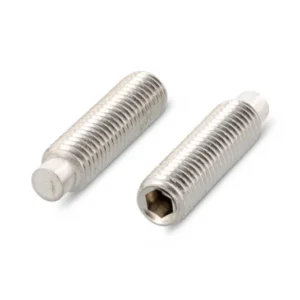

- DIN 915 с наконечником-цапфой (цилиндрический штифт). Используется для фиксации в специальных конических углублениях;

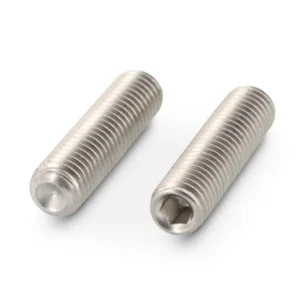

- DIN 916 с засверленным концом. Обеспечивает щадящую фиксацию без царапин, часто применяется в приборостроении;

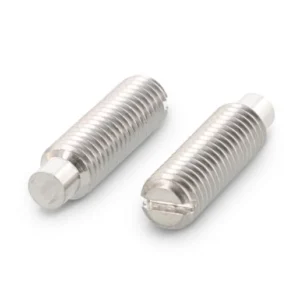

- DIN 417 с прямым шлицем и цилиндрическим концом (цапфой). Цапфа на конце позволяет легко контролировать глубину установки детали и предотвращает ее повреждение при монтаже;

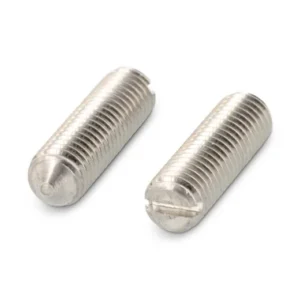

- DIN 553 стопорный с прямым шлицем и коническим концом. Используется для обеспечения точного и надежного крепления элементов конструкций и предотвращения смещения деталей относительно оси вала;

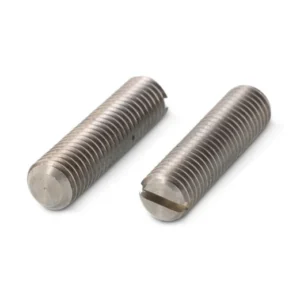

- DIN 551 стопорный с прямым шлицем и плоским концом. Применяется в точном приборостроении, где существует необходимость фиксации стенок из тонкого листового металла и деталей небольшого размера.
Оптовые поставки в Беларуси
Компания ООО «Хипакс» специализируется на комплексном обеспечении предприятий качественным крепежом. Если ваше производство нуждается в бесперебойных поставках качественных метизов, вы можете надежный крепеж из нержавеющей стали купить напрямую со склада в Минске. В наличии — установочные винты из нержавеющей стали всех популярных размеров (от М1,6 до М24). Благодаря прямым поставкам от проверенных производителей мы предлагаем конкурентные цены для оптовых покупателей. Вся продукция сертифицирована и соответствует международным стандартам. Специалисты помогут подобрать оптимальный тип наконечника и размер под вашу задачу. Свяжитесь с нами по телефону +375(17) 336-67-07, чтобы получить выгодное коммерческое предложение для бизнеса в Беларуси.
