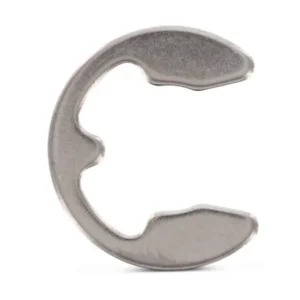

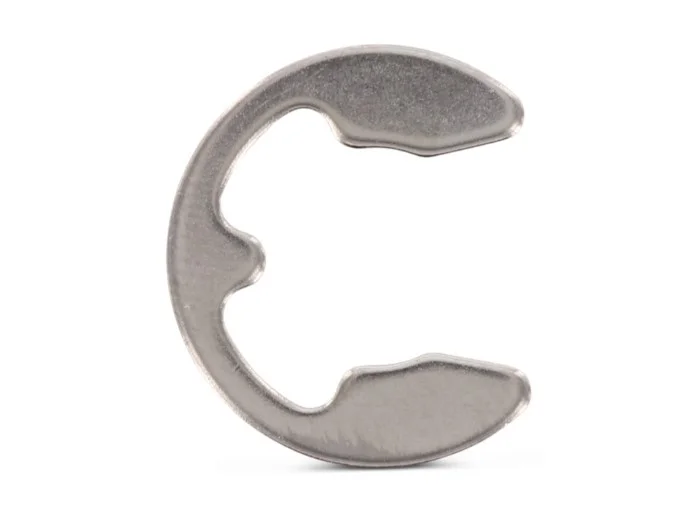

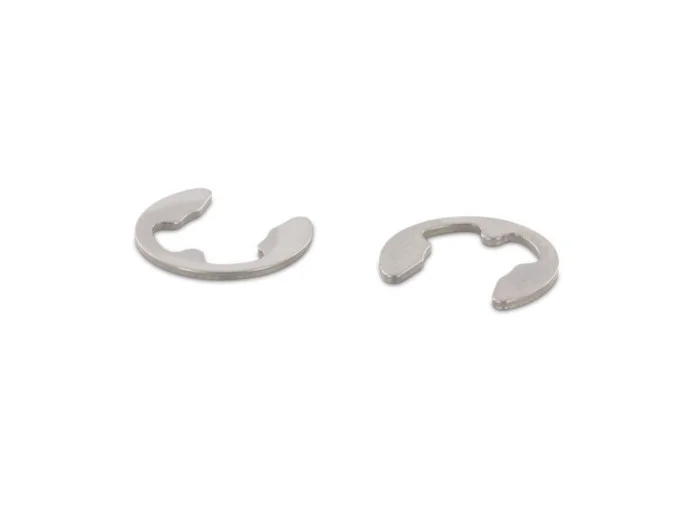

Таблица размеров и характеристик кольца стопорного упорного быстросъёмного, DIN 6799, нержавеющая сталь: 1.4122.

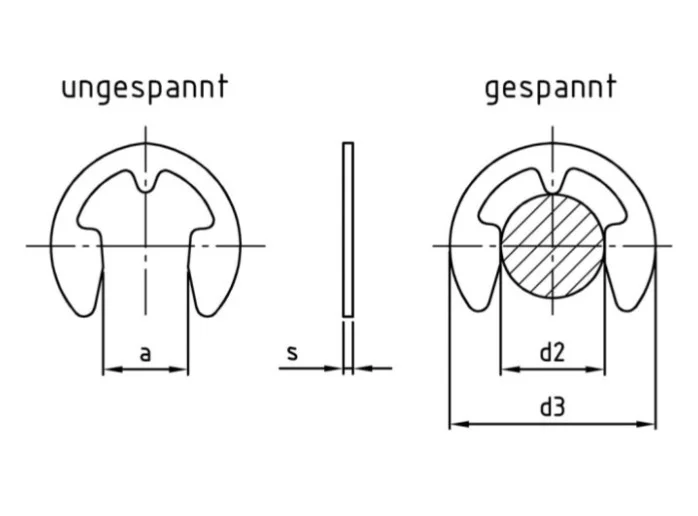

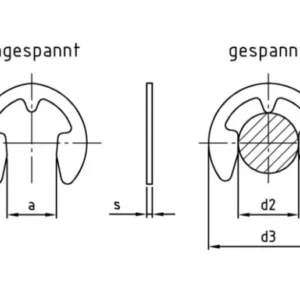

Обозначения
d2
—
диаметр паза вала
s
—
толщина кольца
d3
—
наружный диаметр кольца
a
—
зев кольца
| d2, мм | d3, мм | a, мм | s, мм |
| 1,2 | 3,25 | 1,01 | 0,3 |
| 1,5 | 4,25 | 1,28 | 0,4 |
| 1,9 | 4,8 | 1,61 | 0,5 |
| 2,3 | 6,3 | 1,94 | 0,6 |
| 3,2 | 7,3 | 2,7 | 0,6 |
| 4 | 9,3 | 3,34 | 0,7 |
| 5 | 11,3 | 4,11 | 0,7 |
| 6 | 12,3 | 5,26 | 0,7 |
| 7 | 14,3 | 5,84 | 0,9 |
| 8 | 16,3 | 6,52 | 1 |
| 9 | 18,8 | 7,63 | 1,1 |
| 10 | 20,4 | 8,32 | 1,2 |
| 12 | 23,4 | 10,45 | 1,3 |
| 15 | 29,4 | 12,61 | 1,5 |
| 19 | 37,6 | 15,92 | 1,75 |
