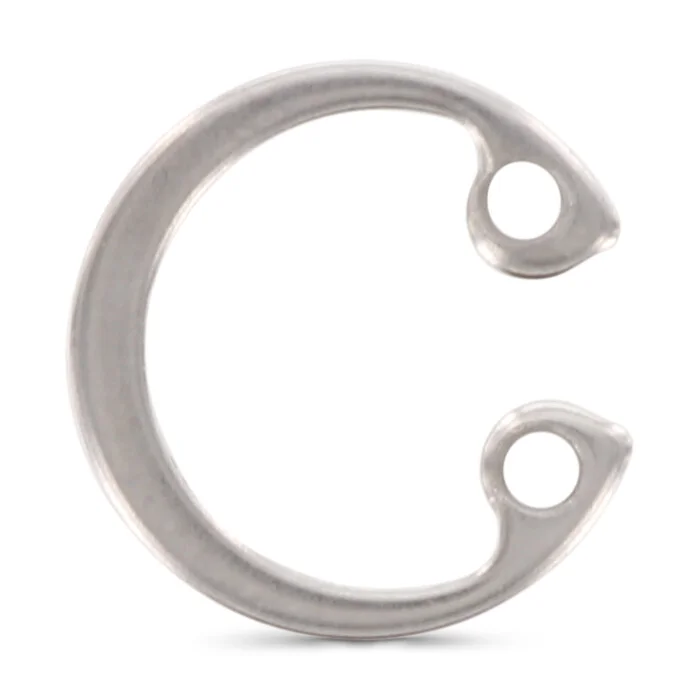

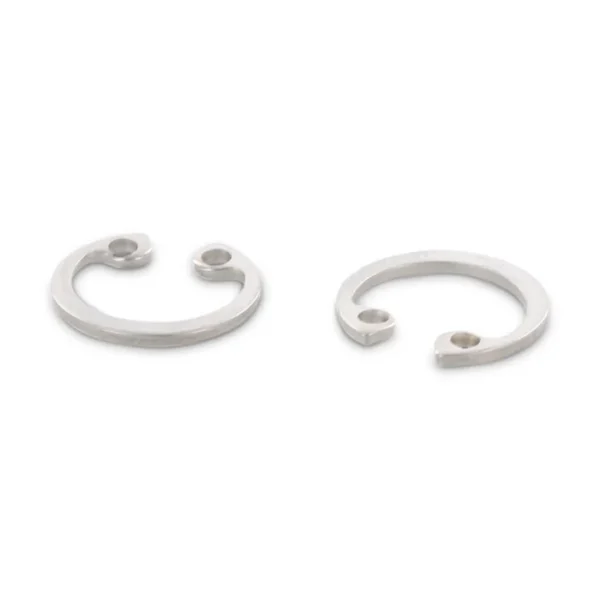

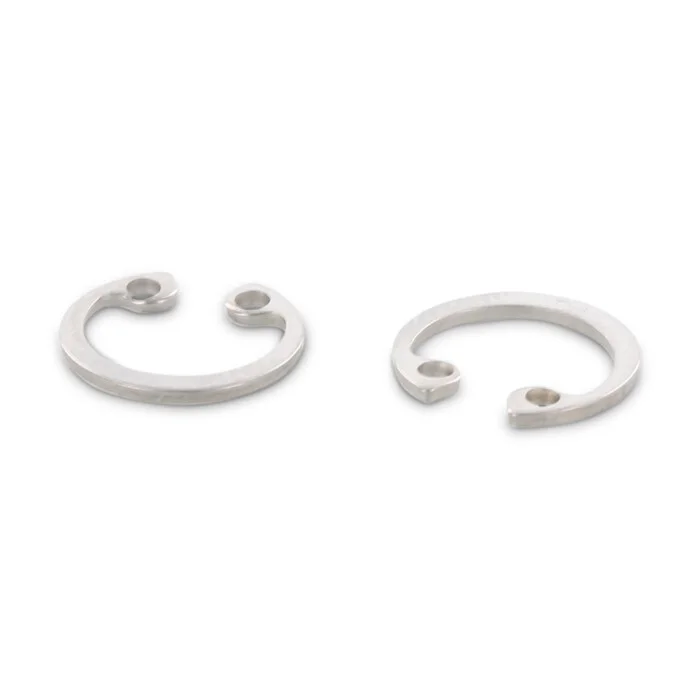

Технические характеристики и особенности материалов
Данная категория крепежа изготавливается из коррозионностойких сталей с особыми физико-химическими свойствами:
- Сталь 1.4122: Мартенситная нержавеющая сталь с высоким содержанием хрома. Отличается превосходной износостойкостью и высокой твердостью после термообработки, что критично для поддержания пружинного эффекта стопорного кольца.
- Сталь 1.4532 (PH-сталь): Дисперсионно-твердеющая сталь, обладающая уникальным сочетанием высокой прочности и отличной коррозионной стойкости. Идеальна для работы в условиях экстремальных динамических нагрузок.
- Сталь A1 (AISI 303): Аустенитная сталь, обеспечивающая базовую защиту от коррозии и сохраняющая немагнитные свойства (в зависимости от степени нагартовки).
Преимущества использования кольца DIN 472
- Высокая осевая нагрузка: Геометрия кольца рассчитана на плотное прилегание к стенкам паза, что позволяет выдерживать значительные усилия, передаваемые сопряженными деталями.
- Устойчивость к агрессивным средам: Нержавеющее исполнение исключает риск заклинивания или разрушения крепежа из-за ржавчины, что упрощает последующий демонтаж и обслуживание узла.
- Точность посадки: Соответствие стандарту DIN 472 гарантирует строгое соблюдение допусков по толщине и диаметру, обеспечивая идеальную совместимость с посадочными местами.
- Температурная стабильность: Специальные сплавы сохраняют упругость в широком диапазоне температур, в отличие от стандартных пружинных сталей.
Сферы применения
Внутренние стопорные кольца из нержавеющей стали находят применение в отраслях с повышенными требованиями к долговечности и гигиене:
- Пищевая и фармацевтическая промышленность: Работа в условиях постоянной санитарной обработки.
- Химическое машиностроение: Контакт с умеренно агрессивными химическими реагентами.
- Судостроение: Узлы, работающие в условиях высокой влажности и солевого тумана.
- Авиастроение и приборостроение: Где важна высокая удельная прочность и надежность фиксации.
Рекомендация специалиста: Для монтажа и демонтажа внутренних стопорных колец DIN 472 необходимо использовать специальный инструмент — съемники (щипцы) для стопорных колец, работающие «на сжатие». Это предотвращает деформацию кольца и повреждение поверхности отверстия.
Таблица размеров и характеристик
кольца стопорного внутреннего, DIN 472, нержавеющая сталь: 1.4122, 1.4532, А1
кольца стопорного внутреннего, DIN 472, нержавеющая сталь: 1.4122, 1.4532, А1

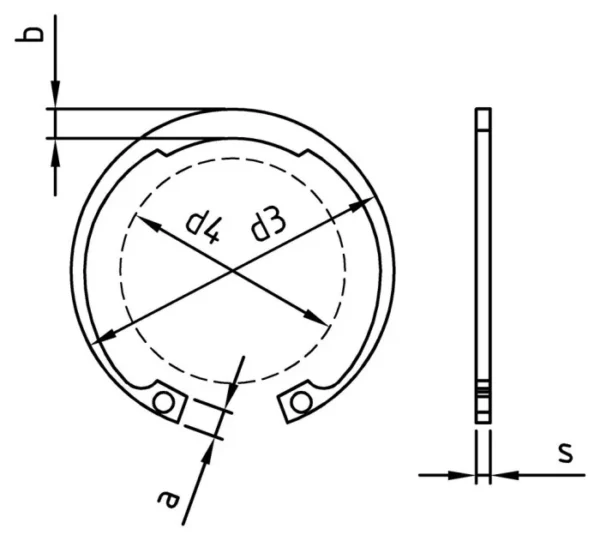

Обозначения
d
—
диаметр вала
s
—
толщина кольца
d3
—
внутренний диаметр кольца
a
—
ширина ушка
b
—
макс. ширина кольца
d4
—
диаметр описанной окружности
| d, мм | s, мм | d3, мм | a, мм | b, мм | d4, мм |
|---|---|---|---|---|---|
| 8 | 0,8 | 8,7 | 2,4 | 1,1 | 3 |
| 9 | 0,8 | 9,8 | 2,5 | 1,3 | 3,3 |
| 10 | 1 | 10,8 | 3,2 | 1,4 | 3,7 |
| 11 | 1 | 11,8 | 3,3 | 1,5 | 4,1 |
| 12 | 1 | 13 | 3,4 | 1,7 | 4,9 |
| 13 | 1 | 14,1 | 3,6 | 1,8 | 5,4 |
| 14 | 1 | 15,1 | 3,7 | 1,9 | 6,2 |
| 15 | 1 | 16,2 | 3,7 | 2 | 7,2 |
| 16 | 1 | 17,3 | 3,8 | 2 | 8 |
| 17 | 1 | 18,3 | 3,9 | 2,1 | 8,8 |
| 18 | 1 | 19,5 | 4,1 | 2,2 | 9,4 |
| 19 | 1 | 20,5 | 4,1 | 2,2 | 10,4 |
| 20 | 1 | 21,5 | 4,2 | 2,3 | 11,2 |
| 21 | 1 | 23,5 | 4,2 | 2,4 | 12,2 |
| 22 | 1,2 | 25,9 | 4,2 | 2,5 | 13,2 |
| 24 | 1,2 | 26,9 | 4,4 | 2,6 | 14,8 |
| 25 | 1,2 | 27,9 | 4,5 | 2,7 | 15,5 |
| 26 | 1,2 | 24,2 | 4,7 | 2,8 | 16,1 |
| 28 | 1,2 | 30,1 | 4,8 | 2,9 | 17,9 |
| 30 | 1,2 | 32,1 | 4,8 | 3 | 19,9 |
| 31 | 1,2 | 33,4 | 5,2 | 3,2 | 20 |
| 32 | 1,2 | 34,4 | 5,4 | 3,2 | 20,6 |
| 34 | 1,5 | 35,5 | 5,4 | 3,3 | 22,6 |
| 35 | 1,5 | 37,8 | 5,4 | 3,4 | 23,6 |
| 36 | 1,5 | 38,8 | 5,4 | 3,5 | 24,6 |
| 37 | 1,5 | 39,8 | 5,5 | 3,6 | 25,6 |
| 38 | 1,75 | 40,8 | 5,5 | 3,7 | 26,4 |
| 40 | 1,75 | 43,5 | 5,8 | 3,9 | 27,8 |
| 42 | 1,75 | 45,5 | 5,9 | 4,1 | 29,6 |
| 45 | 1,75 | 48,5 | 6,2 | 4,3 | 32 |
| 47 | 1,75 | 50,5 | 6,4 | 4,5 | 33,5 |
| 48 | 1,75 | 51,5 | 6,4 | 4,5 | 34,5 |
| 50 | 2 | 54,2 | 6,5 | 4,6 | 36,3 |
| 52 | 2 | 56,2 | 6,7 | 4,7 | 37,9 |
| 55 | 2 | 59,2 | 6,8 | 5 | 40,7 |
| 56 | 2 | 60,2 | 6,8 | 5,1 | 41,7 |
| 58 | 2 | 62,2 | 6,9 | 5,2 | 43,5 |
| 60 | 2 | 64,2 | 7,3 | 5,4 | 44,7 |
| 62 | 2 | 66,2 | 7,3 | 5,5 | 46,7 |
| 63 | 2 | 67,2 | 7,3 | 5,6 | 47,7 |
| 65 | 2,5 | 69,2 | 7,6 | 5,8 | 49 |
| 68 | 2,5 | 72,5 | 7,8 | 6,1 | 51,6 |
| 70 | 2,5 | 74,5 | 7,8 | 6,2 | 53,6 |
| 72 | 2,5 | 76,5 | 7,8 | 6,4 | 55,6 |
| 75 | 2,5 | 79,5 | 7,8 | 6,6 | 58,6 |
| 78 | 2,5 | 82,5 | 8,5 | 6,8 | 60,1 |
| 80 | 2,5 | 82,5 | 8,7 | 7 | 62,1 |
| 82 | 2,5 | 87,5 | 8,5 | 7 | 64,1 |
| 85 | 3 | 90,5 | 8,6 | 7,2 | 66,9 |
| 88 | 3 | 93,5 | 8,6 | 7,4 | 69,9 |
| 90 | 3 | 95,5 | 8,6 | 7,6 | 71,9 |
| 92 | 3 | 97,5 | 8,7 | 7,8 | 71,9 |
| 95 | 3 | 100,5 | 8,8 | 8,1 | 76,5 |
| 98 | 3 | 103,5 | 9 | 8,3 | 79 |
| 100 | 3 | 105,5 | 9,2 | 8,4 | 80,6 |
| 102 | 4 | 108 | 9,5 | 8,5 | 82 |
| 105 | 4 | 112 | 9,5 | 8,7 | 85 |
| 108 | 4 | 115 | 9,5 | 8,9 | 88 |
| 110 | 4 | 117 | 10,4 | 9 | 88,2 |
| 112 | 4 | 119 | 10,5 | 9,1 | 90 |
| 115 | 4 | 122 | 10,5 | 9,3 | 93 |
| 120 | 4 | 127 | 11 | 9,7 | 96,9 |
| 125 | 4 | 132 | 11 | 10 | 101,9 |
| 130 | 4 | 137 | 11 | 10,2 | 106,9 |
| 135 | 4 | 142 | 11,2 | 10,5 | 111,5 |
| 140 | 4 | 147 | 11,2 | 10,7 | 116,5 |
