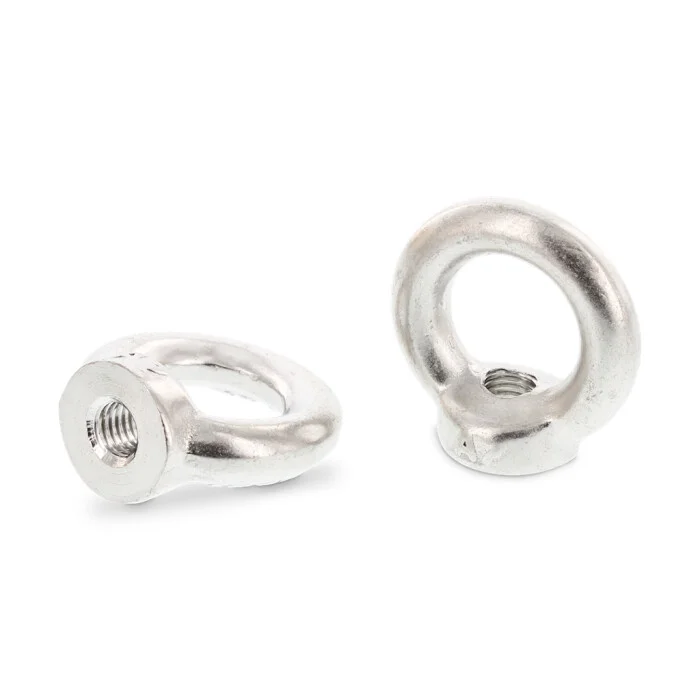

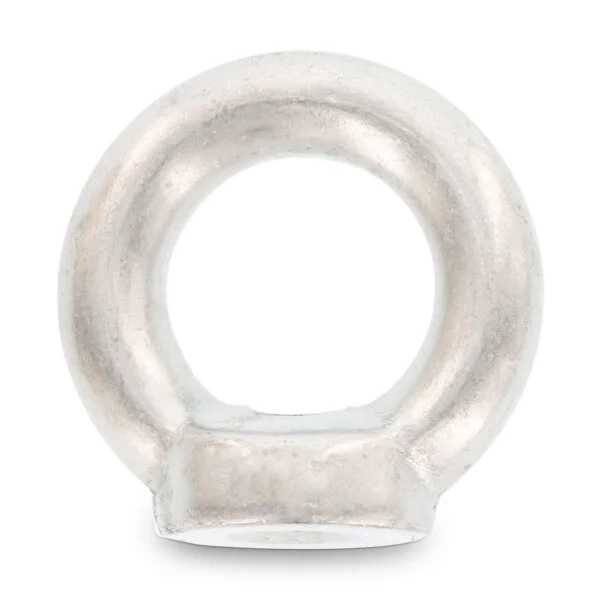

Конструктивные особенности и стандарт
Изделие изготавливается методом ковки или литья с последующей прецизионной обработкой резьбовой части. Геометрия рым-гайки строго регламентирована стандартом DIN 582, что гарантирует заявленную грузоподъемность (WLL — Working Load Limit) при соблюдении векторов нагрузки. Внутренняя метрическая резьба выполнена с допуском 6H, обеспечивая плотную посадку на болты, шпильки или анкеры.
Преимущества нержавеющих сталей A2 и A4
Выбор материала напрямую зависит от условий эксплуатации и агрессивности окружающей среды:
- Сталь A2 (AISI 304): Оптимальный выбор для общепромышленного применения. Обладает высокой коррозионной стойкостью в пресной воде, строительных средах и при низких температурах. Практически немагнитна.
- Сталь A4 (AISI 316): Кислотостойкая аустенитная сталь с добавлением 2-3% молибдена. Разработана для работы в экстремальных условиях: в морской воде (судостроение), в бассейнах с хлорированной водой, а также на предприятиях химической и пищевой промышленности, где возможен контакт с кислотами и щелочами. Обладает повышенной сопротивляемостью питтинговой коррозии.
Области применения
- Промышленный такелаж: Установка на корпуса электродвигателей, редукторов, станочного оборудования и трансформаторных подстанций для их транспортировки.
- Судостроение и яхтенный спорт: Организация точек крепления на палубах, мачтах и причальных сооружениях (преимущественно сталь A4).
- Строительство и архитектура: Монтаж растяжек, рекламных конструкций, систем ограждений и декоративных подвесных элементов.
- Машиностроение: Комплектация узлов и агрегатов, требующих периодического демонтажа или сервисного обслуживания с использованием подъемных механизмов.
Технические рекомендации и безопасность
Для обеспечения безопасной эксплуатации необходимо учитывать следующие технические нюансы:
- Рым-гайка должна быть полностью навинчена на резьбовую часть сопрягаемого элемента до плотного прилегания опорной плоскости.
- Не допускается эксплуатация изделий с деформированным кольцом, поврежденной резьбой или признаками износа более 10% от первоначального диаметра сечения.
- При расчете грузоподъемности следует учитывать угол наклона строп: максимальная нагрузка достигается при вертикальном подъеме вдоль оси резьбы. При подъеме под углом 45° в плоскости кольца допустимая нагрузка снижается в соответствии с техническим регламентом.
- Запрещается производить подъем груза, если вектор нагрузки перпендикулярен плоскости кольца (нагрузка на «излом»).

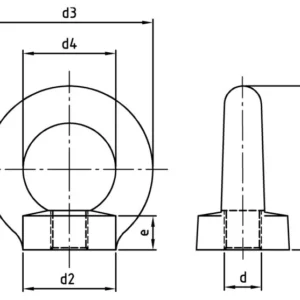

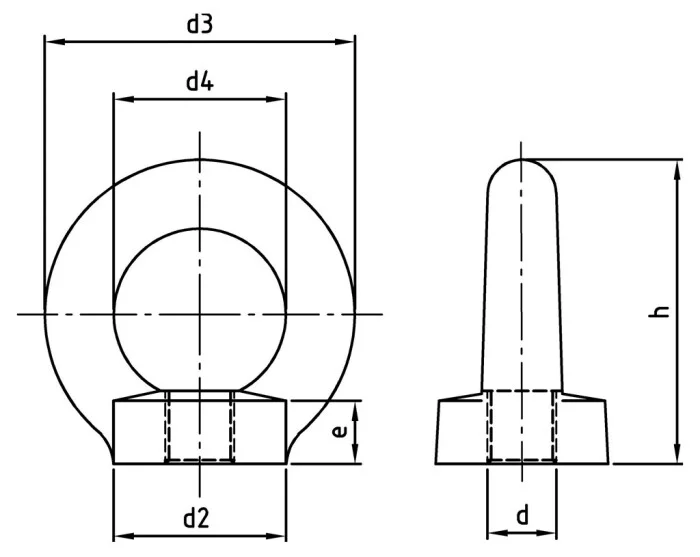

Таблица размеров и характеристик рым гайки DIN 582, нержавеющая сталь: А2, А4
Обозначения
d
—
диаметр резьбы
d2
—
диаметр основания
d3
—
внешний диаметр кольца
d4
—
внутренний диаметр кольца
e
—
высота основания
h
—
высота рым гайки
| d, мм | d2, мм | d3, мм | d4, мм | h, мм | e, мм |
|---|---|---|---|---|---|
| 6 | 20 | 28 | 16 | 31 | 8 |
| 8 | 20 | 36 | 20 | 36 | 8,5 |
| 10 | 25 | 45 | 25 | 45 | 10 |
| 12 | 30 | 54 | 30 | 53 | 11 |
| 16 | 35 | 63 | 35 | 62 | 13 |
| 20 | 40 | 72 | 40 | 71 | 16 |
| 24 | 50 | 90 | 50 | 90 | 20 |
| 27 | 65 | 108 | 60 | 109 | 22 |
| 30 | 65 | 108 | 60 | 109 | 25 |
| 36 | 75 | 126 | 70 | 128 | 30 |
Выбирая сотрудничество с нами, вы доверяете профессионалам, которые ценят сотрудничество с каждой компанией. Мы предлагаем условия, выделяющие нас на рынке Республики Беларусь:
- Более чем адекватные цены: Мы работаем напрямую с ведущими производителями, что позволяет нам предлагать конкурентноспособную стоимость без ущерба для качества продукции.
- Гарантия качества и сертификация: Весь товарный ассортимент соответствует техническим стандартам.
- Статус надежного партнера: Компания «Хипакс» зарекомендовала себя как проверенный поставщик крепежных изделий. Мы гарантируем широкий ассортимент товара на складе, оперативную отгрузку и индивидуальный подход к каждому заказу.
Нужна консультация? Свяжитесь с нашими специалистами — мы поможем подобрать оптимальное решение для ваших задач по лучшей цене!
