Технические особенности и конструкция

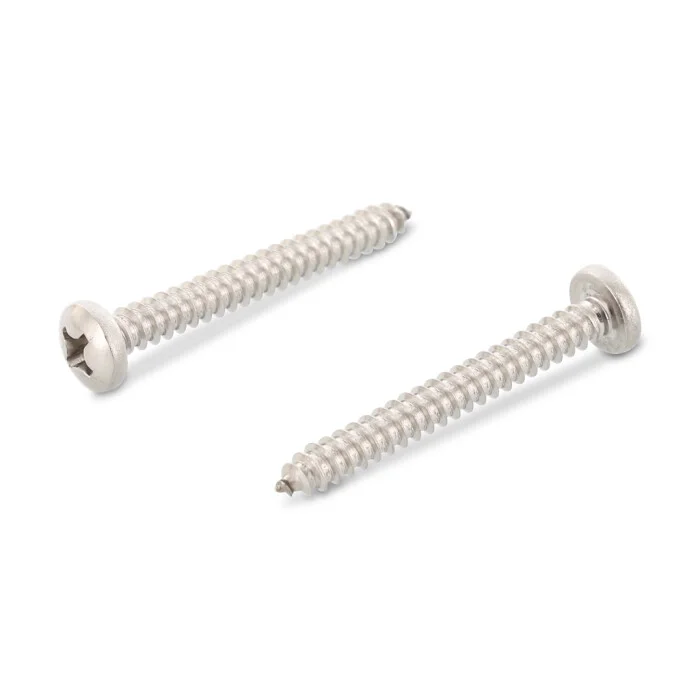

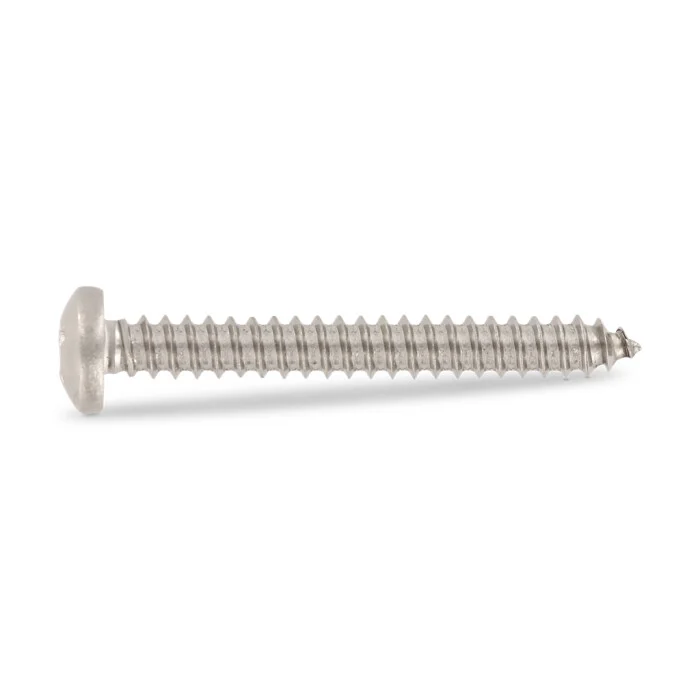

- Геометрия головки: Полукруглая форма (Pan Head) обеспечивает эстетичный внешний вид соединения и широкую прижимную поверхность, что предотвращает деформацию скрепляемых листов.

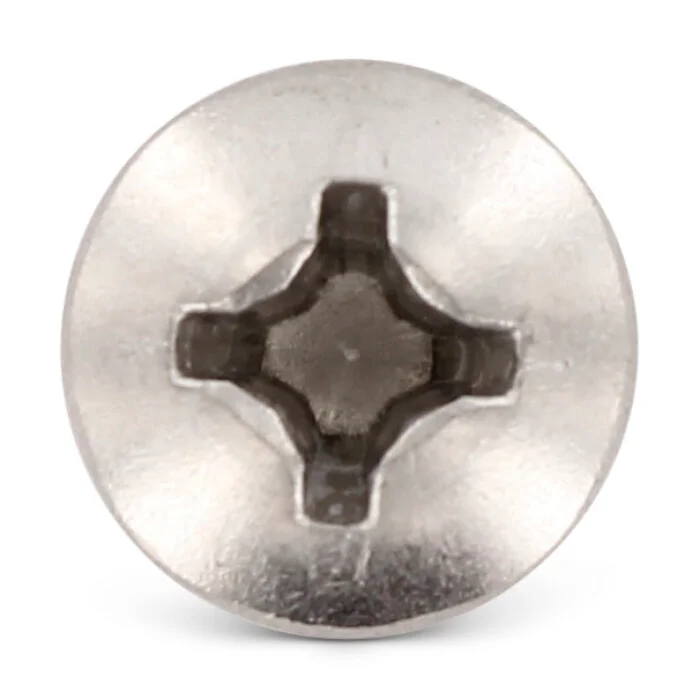

- Тип шлица: Крестообразный шлиц Phillips (PH), обеспечивающий передачу высокого крутящего момента и совместимость со стандартным электроинструментом.
- Резьба: Крупная самонарезающая резьба по всей длине стержня гарантирует надежную фиксацию и высокое сопротивление вырыву.
- Стандарт: Полное соответствие DIN 7981 гарантирует соблюдение геометрических параметров и шага резьбы, что критично для промышленной сборки.
Материалы исполнения: нержавеющая сталь A2 и A4
Выбор материала напрямую зависит от условий эксплуатации и требуемой коррозионной стойкости:
- Нержавеющая сталь A2 (AISI 304): Оптимальный выбор для общестроительных работ, пищевой и химической промышленности. Обладает высокой прочностью и отличной коррозионной стойкостью в обычных атмосферных условиях.
- Нержавеющая сталь A4 (AISI 316): Кислотостойкая сталь с добавлением молибдена (2-3%). Рекомендуется для использования в агрессивных средах: вблизи морского побережья, в бассейнах с хлорированной водой, а также в судостроении и на химических производствах.
Преимущества использования нержавеющего крепежа DIN 7981
- Долговечность: Отсутствие риска появления «рыжих» потеков и разрушения крепежа из-за коррозии.
- Эстетика: Сохранение презентабельного вида конструкции на протяжении всего срока службы.
- Универсальность: Подходит как для внутренних, так и для ответственных наружных работ.
- Экологичность: Нержавеющая сталь не выделяет токсичных веществ и безопасна для использования в медицинском и пищевом оборудовании.
Сферы применения
Данный тип саморезов широко востребован в следующих областях:
- Монтаж вентилируемых фасадов и кровельных элементов.
- Производство и сборка электротехнических шкафов.
- Сборка рекламных конструкций и малых архитектурных форм.
- Производство лодок, катеров и другого морского оборудования (актуально для стали A4).
- Мебельное производство и отделочные работы.
Таблица размеров и характеристик
самореза с полукруглой головкой острого, DIN 7981, нержавеющая сталь: А2, А4
самореза с полукруглой головкой острого, DIN 7981, нержавеющая сталь: А2, А4

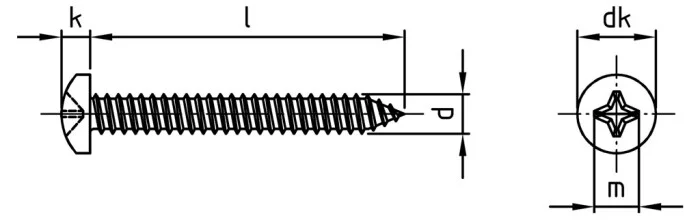

Обозначения
d
—
диаметр самореза
l
—
длина самореза
dk
—
диаметр головки
k
—
высота головки
m
—
ширина шлица
| dk, мм | 4,3 | 5,5 | 6,8 | 7,5 | 8,1 | 9,5 | 10,8 | 12,4 |
|---|---|---|---|---|---|---|---|---|
| k, мм | 1,8 | 2,2 | 2,6 | 2,8 | 3,05 | 3,55 | 3,95 | 4,5 |
| m, мм | 2,6 | 3 | 4,2 | 4,4 | 4,6 | 5 | 6,5 | 7,1 |
| размер шлица | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
| d/l, мм | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
| 4,5 | 2,2×4,5 | |||||||
| 6,5 | 2,2×6,5 | 2,9×6,5 | 3,5×6,5 | 3,9×6,5 | ||||
| 9,5 | 2,2×9,5 | 2,9×9,5 | 3,5×9,5 | 3,9×9,5 | 4,2×9,5 | 4,8×9,5 | ||
| 13 | 2,2×13 | 2,9×13 | 3,5×13 | 3,9×13 | 4,2×13 | 4,8×13 | 5,5×13 | 6,3×13 |
| 16 | 2,2×16 | 2,9×16 | 3,5×16 | 3,9×16 | 4,2×16 | 4,8×16 | 5,5×16 | 6,3×16 |
| 19 | 2,2×19 | 2,9×19 | 3,5×19 | 3,9×19 | 4,2×19 | 4,8×19 | 5,5×19 | 6,3×19 |
| 22 | 2,2×22 | 2,9×22 | 3,5×22 | 3,9×22 | 4,2×22 | 4,8×22 | 5,5×22 | 6,3×22 |
| 25 | 2,2×25 | 2,9×25 | 3,5×25 | 3,9×25 | 4,2×25 | 4,8×25 | 5,5×25 | 6,3×25 |
| 28 | 3,9×28 | |||||||
| 32 | 2,9×32 | 3,5×32 | 3,9×32 | 4,2×32 | 4,8×32 | 5,5×32 | 6,3×32 | |
| 35 | 4,8×32 | |||||||
| 38 | 3,5×38 | 3,9×38 | 4,2×38 | 4,8×38 | 5,5×38 | 6,3×38 | ||
| 42 | 5,5×42 | |||||||
| 45 | 3,5×45 | 3,9×45 | 4,2×45 | 4,8×45 | 5,5×45 | 6,3×45 | ||
| 50 | 3,5×50 | 3,9×50 | 4,2×50 | 4,8×50 | 5,5×50 | 6,3×50 | ||
| 55 | 4,8×55 | 5,5×55 | ||||||
| 60 | 3,5×60 | 3,9×60 | 4,2×60 | 4,8×60 | 5,5×60 | 6,3×60 | ||
| 65 | 5,5×65 | |||||||
| 70 | 3,5×70 | 3,9×70 | 4,2×70 | 4,8×70 | 5,5×70 | 6,3×70 | ||
| 80 | 4,2×80 | 4,8×80 | 5,5×80 | 6,3×80 | ||||
| 90 | 4,2×90 | 4,8×90 | 5,5×90 | 6,3×90 | ||||
| 100 | 4,8×100 | 5,5×100 | 6,3×100 | |||||
| 110 | 4,8×110 | |||||||
| 120 | 4,8×120 | 5,5×120 | 6,3×120 |
