Конструктивные особенности и преимущества

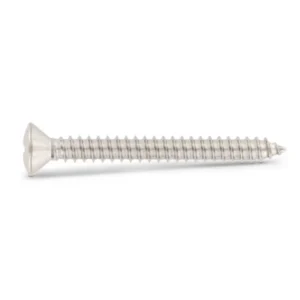

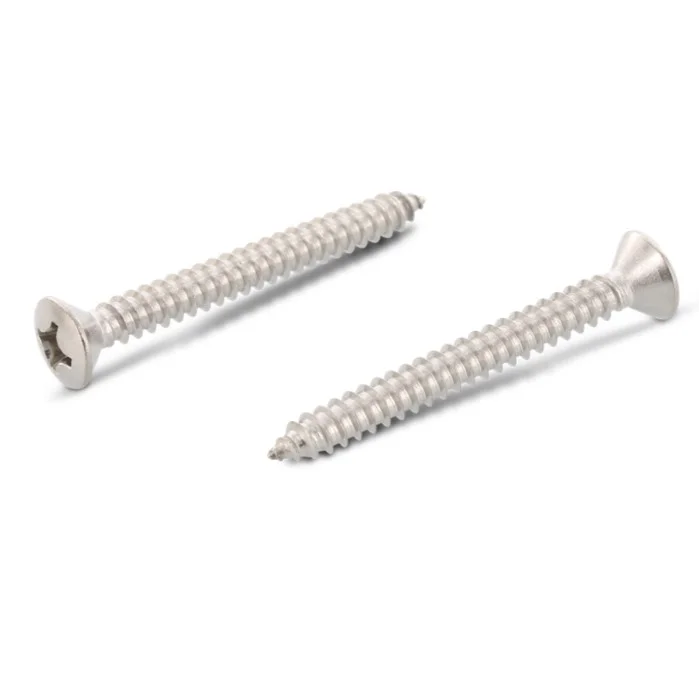

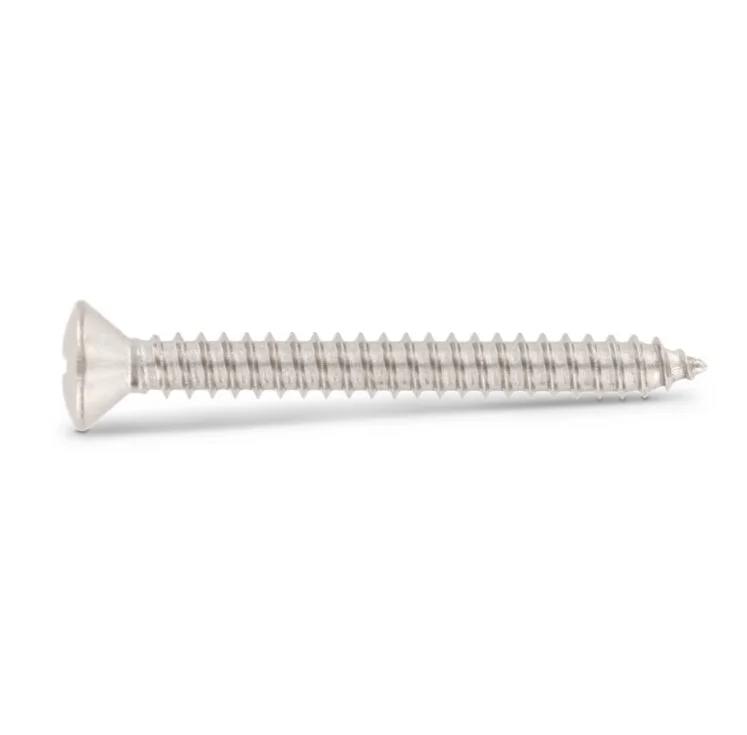

Геометрия самореза разработана для максимально эффективного монтажа и длительного срока службы:
- Полупотайная головка: Обеспечивает плавный переход между поверхностью детали и выступающей скругленной частью метиза. В отличие от полностью потайной головки, DIN 7983 выполняет декоративную функцию, придавая соединению завершенный «машиностроительный» вид.
- Острый наконечник (Форма C): Позволяет выполнять быстрый и точный центрированный монтаж. При работе с мягкими породами дерева или пластиком зачастую не требует предварительного засверливания, что существенно сокращает время проведения работ.

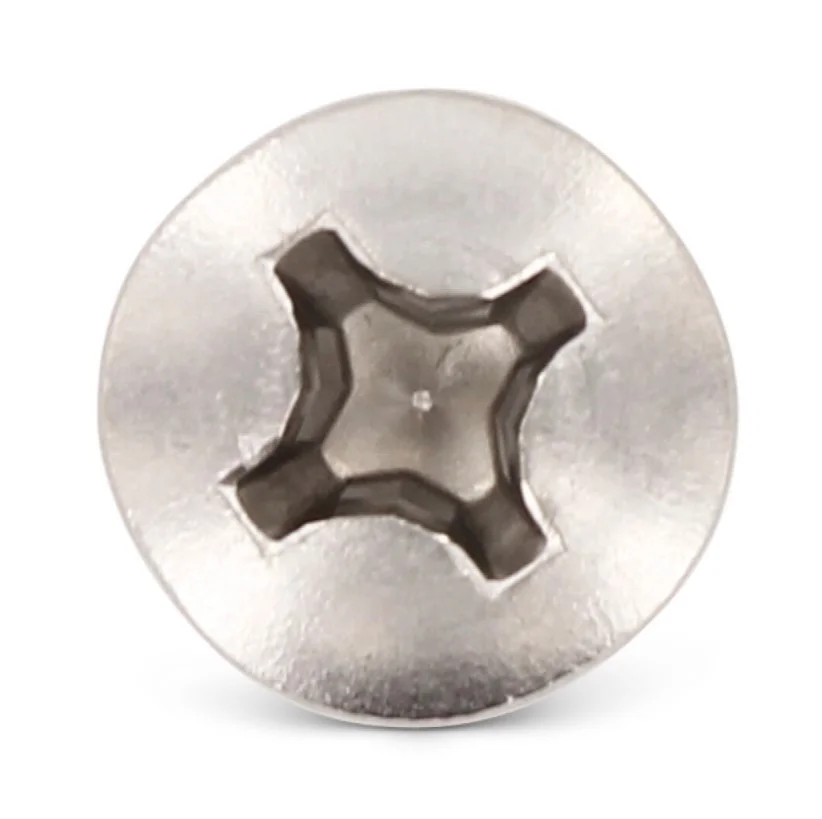

- Крестообразный шлиц (Pozi или Phillips): Гарантирует надежную передачу крутящего момента и предотвращает соскальзывание инструмента при затягивании.
Материалы исполнения: А2 и А4
Выбор марки стали напрямую влияет на условия эксплуатации крепежа:
Нержавеющая сталь A2 (AISI 304): Оптимальный выбор для общестроительных работ. Обладает высокой коррозийной стойкостью в обычных атмосферных условиях, нетоксична и сохраняет прочностные характеристики при широком температурном диапазоне. Идеально подходит для сборки мебели, внутренней отделки и монтажа конструкций на открытом воздухе (при отсутствии воздействия агрессивных сред).
Нержавеющая сталь A4 (AISI 316): Кислотостойкая сталь с добавлением молибдена (2-3%). Данный крепеж предназначен для использования в экстремальных условиях: в морской воде, в бассейнах с хлорированной водой, а также на предприятиях химической и пищевой промышленности. Обладает повышенным сопротивлением точечной коррозии.
Сферы применения
Благодаря своим техническим характеристикам, саморез DIN 7983 широко востребован в следующих областях:
- Производство мебели и фурнитуры: Монтаж лицевых панелей, ручек и декоративных элементов, где важна аккуратность посадочного места.
- Судостроение: Крепление палубного оборудования и внутренней оснастки яхт и катеров (преимущественно сталь А4).
- Строительство и архитектура: Монтаж навесных фасадов, ограждений и малых архитектурных форм.
- Машиностроение: Крепление защитных кожухов и приборных панелей, требующих частого обслуживания.
Техническое соответствие
Саморезы DIN 7983 полностью соответствуют международному стандарту ISO 7051. Использование нержавеющей стали марок А2 и А4 гарантирует отсутствие ржавых подтеков на материале основания и сохранение эстетического вида конструкции на протяжении десятилетий, в отличие от оцинкованных аналогов.
При выборе типоразмера рекомендуем учитывать толщину соединяемых материалов и требуемую глубину анкеровки для обеспечения максимальной несущей способности соединения.

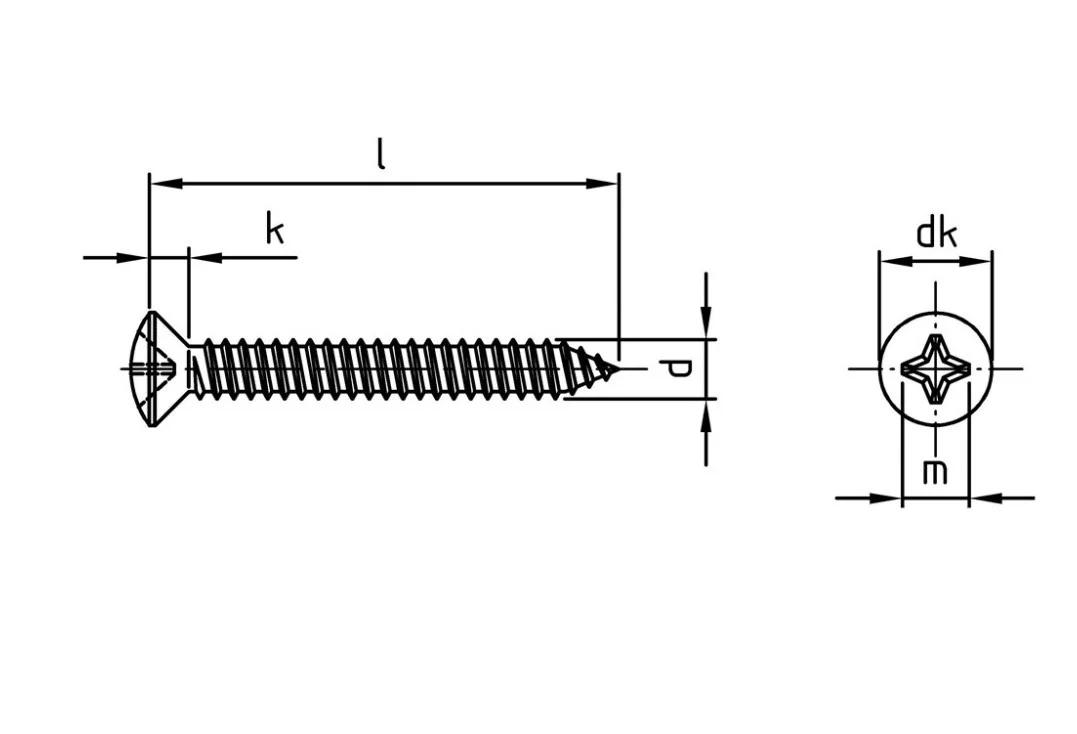

| dk, мм | 4,3 | 5,5 | 6,8 | 7,5 | 8,1 | 9,5 | 10,8 | 12,4 |
| k, мм | 1,3 | 1,7 | 2,1 | 2,3 | 2,5 | 3 | 3,4 | 4,55 |
| m, мм | 2,8 | 3,4 | 4,6 | 4,7 | 4,9 | 5,4 | 7 | 7,1 |
| размер шлица | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
| d/l, мм | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
| 4,5 | 2,2х4,5 | |||||||
| 6,5 | 2,2х6,5 | 2,9х6,5 | 3,5х6,5 | 3,9х6,5 | ||||
| 9,5 | 2,2х9,5 | 2,9х9,5 | 3,5х9,5 | 3,9х9,5 | 4,2х9,5 | 4,8х9,5 | ||
| 13 | 2,2х13 | 2,9х13 | 3,5х13 | 3,9х13 | 4,2х13 | 4,8х13 | 5,5х13 | 6,3х13 |
| 16 | 2,2х16 | 2,9х16 | 3,5х16 | 3,9х16 | 4,2х16 | 4,8х16 | 5,5х16 | 6,3х16 |
| 19 | 2,2х19 | 2,9х19 | 3,5х19 | 3,9х19 | 4,2х19 | 4,8х19 | 5,5х19 | 6,3х19 |
| 22 | 2,2х22 | 2,9х22 | 3,5х22 | 3,9х22 | 4,2х22 | 4,8х22 | 5,5х22 | 6,3х22 |
| 25 | 2,2х25 | 2,9х25 | 3,5х25 | 3,9х25 | 4,2х25 | 4,8х25 | 5,5х25 | 6,3х25 |
| 32 | 2,9х32 | 3,5х32 | 3,9х32 | 4,2х32 | 4,8х32 | 5,5х32 | 6,3х32 | |
| 38 | 3,5х38 | 3,9х38 | 4,2х38 | 4,8х38 | 5,5х38 | 6,3х38 | ||
| 45 | 3,5х45 | 3,9х45 | 4,2х45 | 4,8х45 | 5,5х45 | 6,3х45 | ||
| 50 | 3,5х50 | 3,9х50 | 4,2х50 | 4,8х50 | 5,5х50 | 6,3х50 | ||
| 60 | 3,5х60 | 3,9х60 | 4,2х60 | 4,8х60 | 5,5х60 | 6,3х60 | ||
| 70 | 3,5х70 | 3,9х70 | 4,2х70 | 4,8х70 | 5,5х70 | 6,3х70 | ||
| 80 | 4,8х80 | 5,5х80 | 6,3х80 | |||||
| 90 | 4,8х90 | 5,5х90 | 6,3х90 | |||||
| 100 | 4,8х100 | 5,5х100 | 6,3х100 | |||||
| 110 | 4,8х110 | |||||||
| 120 | 4,8х120 |
| dk, мм | 4,3 | 5,5 | 6,8 | 7,5 | 8,1 | 9,5 | 10,8 | 12,4 |
| k, мм | 1,3 | 1,7 | 2,1 | 2,3 | 2,5 | 3 | 3,4 | 4,55 |
| m, мм | 2,8 | 3,4 | 4,6 | 4,7 | 4,9 | 5,4 | 7 | 7,1 |
| размер шлица | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
| d/l, мм | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
| 6,5 | 2,2х6,5 | 2,9х6,5 | 3,5х6,5 | 3,9х6,5 | ||||
| 9,5 | 2,2х9,5 | 2,9х9,5 | 3,5х9,5 | 3,9х9,5 | 4,2х9,5 | 4,8х9,5 | ||
| 13 | 2,2х13 | 2,9х13 | 3,5х13 | 3,9х13 | 4,2х13 | 4,8х13 | 5,5х13 | 6,3х13 |
| 16 | 2,2х16 | 2,9х16 | 3,5х16 | 3,9х16 | 4,2х16 | 4,8х16 | 5,5х16 | 6,3х16 |
| 19 | 2,2х19 | 2,9х19 | 3,5х19 | 3,9х19 | 4,2х19 | 4,8х19 | 5,5х19 | 6,3х19 |
| 22 | 2,2х22 | 2,9х22 | 3,5х22 | 3,9х22 | 4,2х22 | 4,8х22 | 5,5х22 | 6,3х22 |
| 25 | 2,2х25 | 2,9х25 | 3,5х25 | 3,9х25 | 4,2х25 | 4,8х25 | 5,5х25 | 6,3х25 |
| 32 | 2,9х32 | 3,5х32 | 3,9х32 | 4,2х32 | 4,8х32 | 5,5х32 | 6,3х32 | |
| 38 | 3,5х38 | 3,9х38 | 4,2х38 | 4,8х38 | 5,5х38 | 6,3х38 | ||
| 45 | 3,9х45 | 4,2х45 | 4,8х45 | 5,5х45 | 6,3х45 | |||
| 50 | 3,9х50 | 4,2х50 | 4,8х50 | 5,5х50 | 6,3х50 | |||
| 60 | 4,2х60 | 4,8х60 | 5,5х60 | 6,3х60 | ||||
| 70 | 4,2х70 | 4,8х70 | 5,5х70 | 6,3х70 | ||||
| 80 | 4,8х80 | 5,5х80 | 6,3х80 | |||||
| 90 | 4,8х90 | 5,5х90 | 6,3х90 | |||||
| 100 | 4,8х100 | 5,5х100 | 6,3х100 |
