Конструктивные особенности и механизм работы

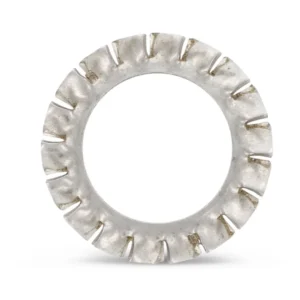

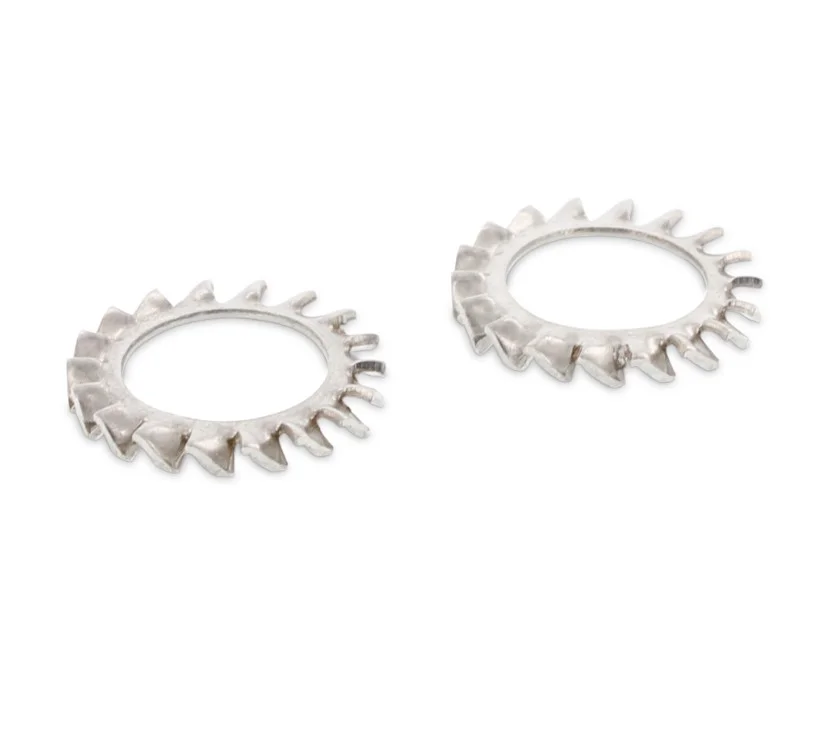

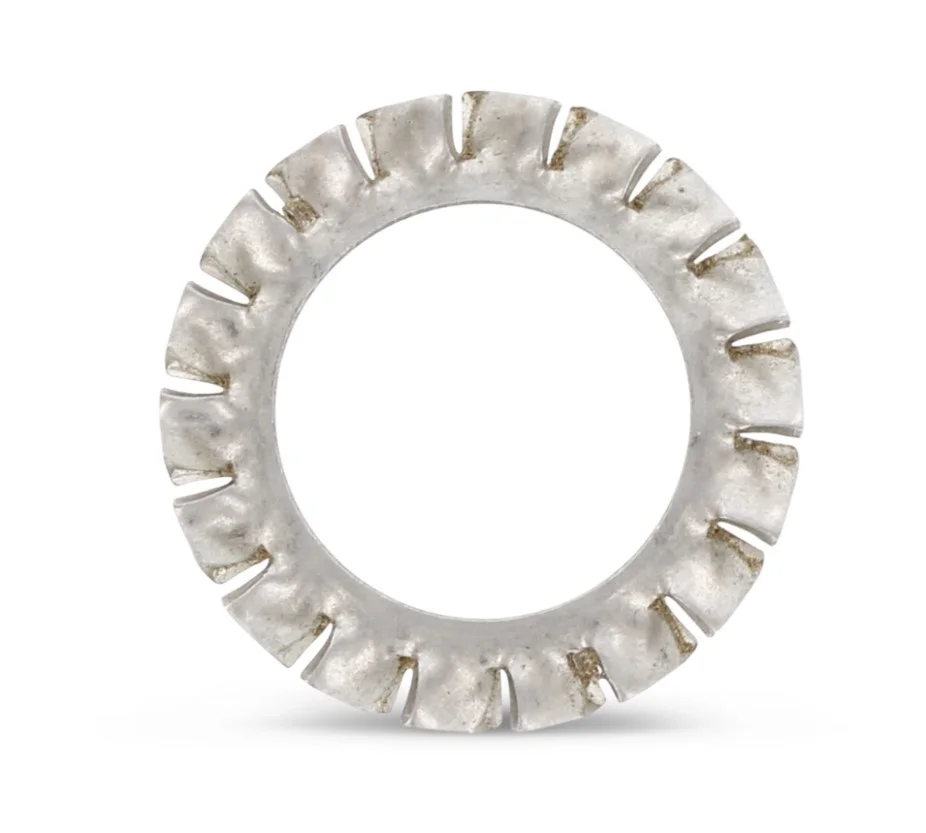

- Форма A (внешние зубцы): Зубцы расположены по внешнему контуру шайбы и развернуты под углом к плоскости. При затяжке они пружинят, обеспечивая постоянное осевое давление.
- Эффект врезания: Кромки зубцов внедряются в поверхность металла, создавая механический барьер для обратного вращения крепежа.
- Компенсация зазоров: Упругость материала позволяет компенсировать температурные расширения и микроосадки в соединении.
Технические характеристики материалов
Мы предлагаем стопорные шайбы из высококачественных аустенитных сталей, подбираемых в зависимости от условий эксплуатации:
- Нержавеющая сталь A2 (AISI 304): Оптимальный выбор для общепромышленного применения. Обладает высокой коррозионной стойкостью в обычных атмосферных условиях и пресной воде. Нетоксична и долговечна.
- Нержавеющая сталь A4 (AISI 316): Кислотостойкая сталь с добавлением 2-3% молибдена. Рекомендована для использования в судостроении, химической промышленности и бассейнах, где крепеж контактирует с хлоридами или морской водой.
- Нержавеющая сталь A5: Стабилизированная титаном сталь, схожая по свойствам с A4, но обладающая повышенной устойчивостью к межкристаллитной коррозии при высоких температурах и в крайне агрессивных средах.
Области применения
Благодаря своей надежности, шайба DIN 6798 A широко востребована в следующих отраслях:
- Машиностроение и станкостроение: фиксация узлов, подверженных постоянной вибрации.
- Автомобильная промышленность: защита критически важных соединений ходовой части и двигателя.
- Электротехника: обеспечение стабильного электрического контакта и предотвращение разбалтывания клеммных соединений.
- Приборостроение: для точной фиксации компонентов в оборудовании.
Преимущества использования DIN 6798 A
- Значительное повышение надежности резьбового соединения без существенного увеличения веса конструкции.
- Широкий температурный диапазон эксплуатации за счет свойств нержавеющих сталей.
- Сохранение эстетичного вида и функциональности крепежа на десятилетия благодаря отсутствию коррозии.
- Простота монтажа стандартным инструментом.
Таблица размеров и характеристик шайбы стопорной упругой с наружными зубцами, DIN 6798 A, нержавеющая сталь: А2, А4.

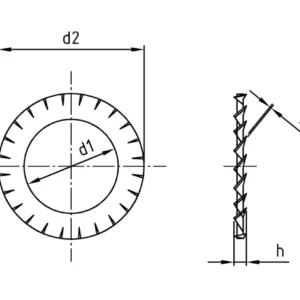

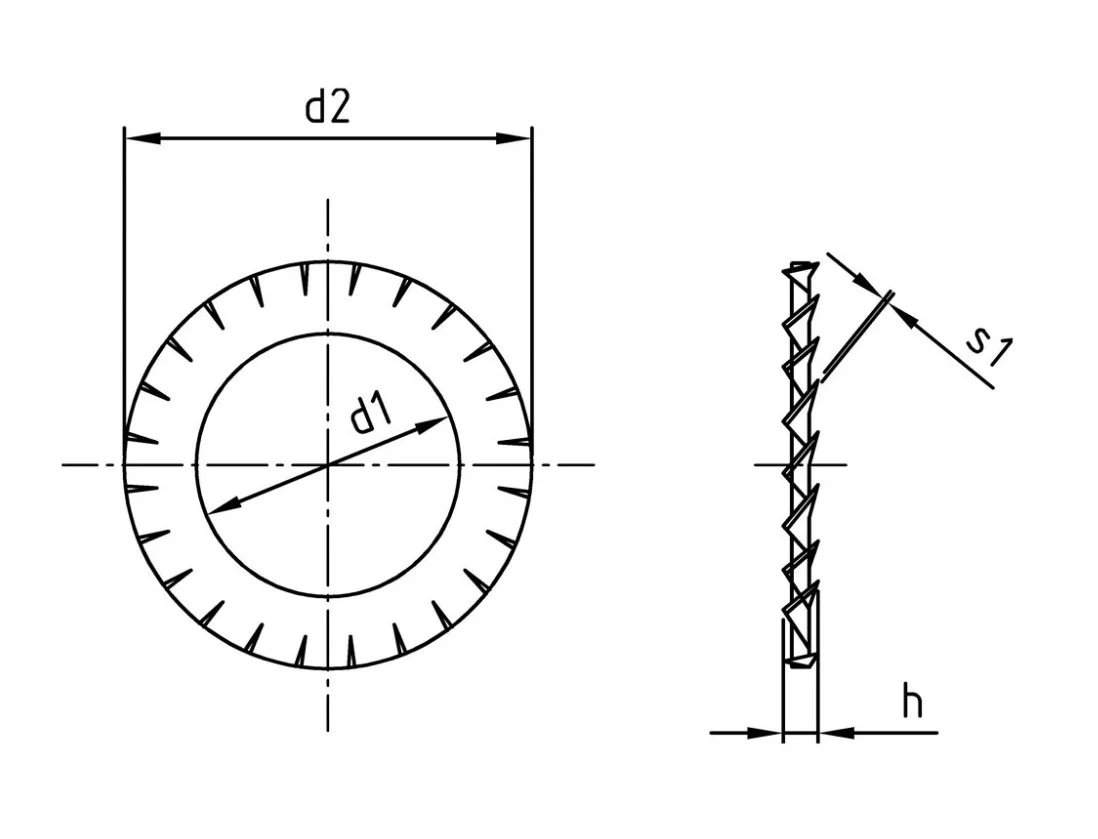

Обозначения
d1
—
внутренний диаметр шайбы
d2
—
наружный диаметр шайбы
h
—
высота шайбы
s
—
толщина шайбы
| совместимая резьба | d1, мм | d2, мм | s1, мм | h, мм |
| М2 | 2,2 | 4,5 | 0,3 | 0,9 |
| М2,3 | 2,5 | 5 | 0,4 | 1,2 |
| М2,5 | 2,7 | 5,5 | 0,4 | 1,2 |
| М3 | 3,2 | 6 | 0,4 | 1,2 |
| М3,5 | 3,7 | 7 | 0,5 | 1,5 |
| М4 | 4,3 | 8 | 0,5 | 1,5 |
| М5 | 5,1 | 9 | 0,5 | 1,8 |
| 5,3 | 10 | 0,6 | 1,8 | |
| М6 | 6,4 | 11 | 0,7 | 2,1 |
| М7 | 7,4 | 12,5 | 0,8 | 2,4 |
| М8 | 8,2 | 14 | 0,8 | 2,4 |
| 8,4 | 15 | 0,8 | 2,4 | |
| М10 | 10,5 | 18 | 0,9 | 2,7 |
| М12 | 13 | 20,5 | 1 | 3 |
| М14 | 15 | 24 | 1 | 3 |
| М16 | 17 | 26 | 1,2 | 3,6 |
| М18 | 19 | 30 | 1,4 | 4,2 |
| М20 | 21 | 33 | 1,4 | 4,2 |
| М22 | 23 | 36 | 1,5 | 4,5 |
| М24 | 25 | 38 | 1,5 | 4,5 |
| М27 | 28 | 44 | 1,6 | 4,8 |
| М30 | 31 | 48 | 1,6 | 4,8 |
Таблица размеров и характеристик шайбы стопорной упругой с наружными зубцами, DIN 6798 A, нержавеющая сталь: А5.
| совместимая резьба | d1, мм | d2, мм | s1, мм | h, мм |
| М6 | 6,4 | 11 | 0,7 | 2,1 |
| М8 | 8,4 | 15 | 0,8 | 2,4 |
| М10 | 10,5 | 18 | 0,9 | 2,7 |
Выбирая сотрудничество с нами, вы доверяете профессионалам, которые ценят сотрудничество с каждой компанией. Мы предлагаем условия, выделяющие нас на рынке Республики Беларусь:
- Более чем адекватные цены: Мы работаем напрямую с ведущими производителями, что позволяет нам предлагать конкурентноспособную стоимость без ущерба для качества продукции.
- Гарантия качества и сертификация: Весь товарный ассортимент соответствует техническим стандартам.
- Статус надежного партнера: Компания «Хипакс» зарекомендовала себя как проверенный поставщик крепежных изделий. Мы гарантируем широкий ассортимент товара на складе, оперативную отгрузку и индивидуальный подход к каждому заказу.
Нужна консультация? Свяжитесь с нашими специалистами — мы поможем подобрать оптимальное решение для ваших задач по лучшей цене!
