Конструктивные особенности и преимущества

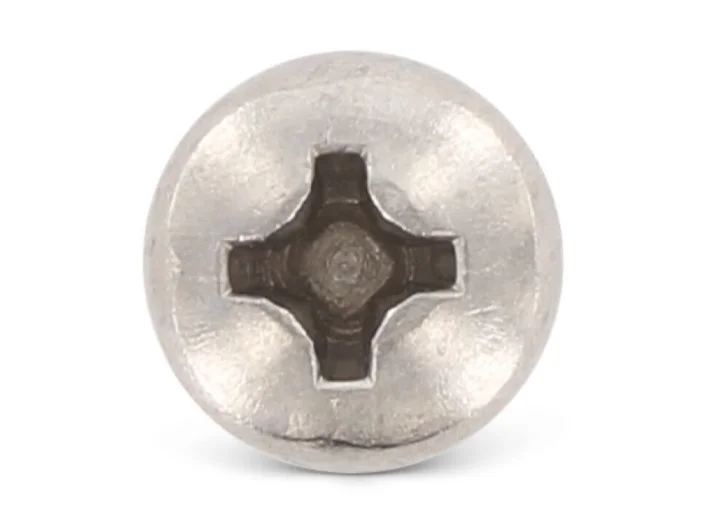

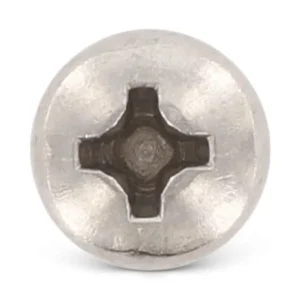

- Тип шлица (PH/PZ): Изделие оснащается крестообразным шлицем типа Phillips (PH) или Pozidriv (PZ). Это позволяет использовать стандартный электроинструмент и ручные отвертки, обеспечивая быструю центровку насадки и эффективную передачу крутящего момента.
- Геометрия головки: Полусферическая форма (Pan Head) создает аккуратный выступ над поверхностью детали, что актуально для приборостроения, электротехники и мебельного производства.
- Метрическая резьба: Высокая точность исполнения резьбового шага гарантирует плотную посадку и устойчивость к самопроизвольному отвинчиванию при вибрационных нагрузках.
Материалы изготовления: Сталь A2 и A4
Данный крепеж изготавливается из аустенитных нержавеющих сталей, что определяет его эксплуатационные характеристики в зависимости от условий среды:
- Нержавеющая сталь A2 (AISI 304): Оптимальный выбор для общепромышленного применения. Обладает высокой коррозийной стойкостью в обычных атмосферных условиях и пресной воде. Материал экологичен, нетоксичен и сохраняет прочностные свойства при широком диапазоне температур.
- Нержавеющая сталь A4 (AISI 316): Кислотостойкая модификация, легированная молибденом (2-3%). Рекомендуется для использования в условиях агрессивных сред: в химической промышленности, при контакте с соленой морской водой или в бассейнах с хлорированной водой. Обладает повышенной устойчивостью к питтинговой коррозии.
Сферы применения
Благодаря своим техническим характеристикам и коррозийной стойкости, винты DIN 7985 широко востребованы в следующих отраслях:
- Приборостроение и электроника: Монтаж печатных плат, корпусных элементов и панелей управления.
- Машиностроение: Сборка узлов и агрегатов, работающих в условиях повышенной влажности.
- Пищевая и фармацевтическая промышленность: Соответствие строгим гигиеническим нормам стали A2/A4 позволяет использовать крепеж в оборудовании для переработки продуктов и лекарственных средств.
- Строительство и архитектура: Монтаж легких металлоконструкций, перил и декоративных элементов фасадов.
Технические рекомендации по монтажу
Для обеспечения долговечности соединения рекомендуется использовать винт DIN 7985 в паре с гайками и шайбами из аналогичной марки стали (A2 с A2, A4 с A4). Это исключает риск возникновения гальванической коррозии. При затягивании следует соблюдать регламентированный крутящий момент, соответствующий диаметру резьбы, чтобы избежать деформации шлица или срыва резьбового канала.

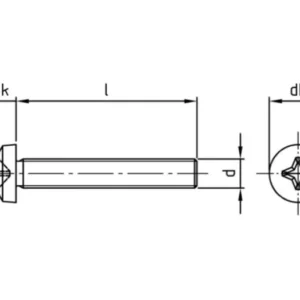

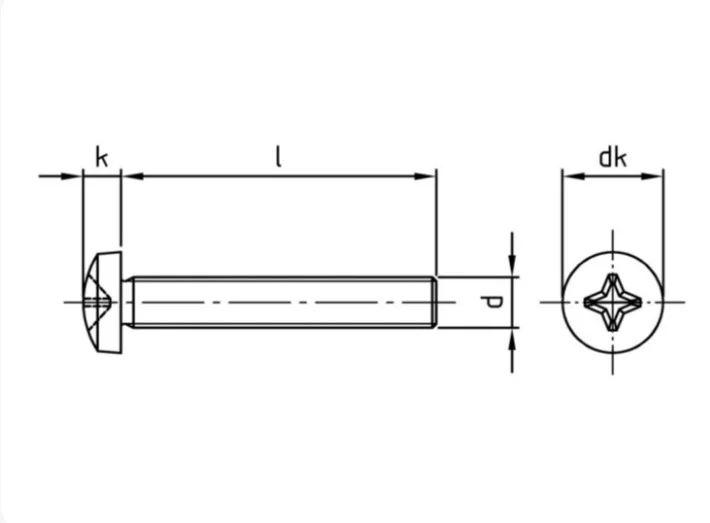

| k, мм | 1,3 | 1,60 | 2,00 | 2,00 | 2,40 | 3,80 | 4,60 | 6,00 | 7,50 |
| dk, мм | 3,2 | 4 | 5 | 5,5 | 6 | 10 | 12 | 16 | 20 |
| шаг резьбы | 0,35 | 0,40 | 0,45 | 0,50 | 0,70 | 0,80 | 1,00 | 1,25 | 1,50 |
| d/l, мм | М1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 |
| 2 | М1,6×2 | ||||||||
| 3 | М1,6×3 | М2×3 | М2,5×3 | М3×3 | |||||
| 4 | М1,6×4 | М2×4 | М2,5×4 | М3×4 | М4×4 | ||||
| 5 | М1,6×5 | М2×5 | М2,5×5 | М3×5 | М4×5 | ||||
| 6 | М1,6×6 | М2×6 | М2,5×6 | М3×6 | М4×6 | М5×6 | |||
| 7 | М5×7 | ||||||||
| 8 | М1,6×8 | М2×8 | М2,5×8 | М3×8 | М4×8 | М5×8 | М6×8 | ||
| 10 | М1,6×10 | М2×10 | М2,5×10 | М3×10 | М4×10 | М5×10 | М6×10 | М8×10 | |
| 12 | М1,6×12 | М2×12 | М2,5×12 | М3×12 | М4×12 | М5×12 | М6×12 | М8×12 | |
| 14 | М1,6×14 | М2×14 | М2,5×14 | М3×14 | М4×14 | М5×14 | М6×14 | ||
| 16 | М1,6×16 | М2×16 | М2,5×16 | М3×16 | М4×16 | М5×16 | М6×16 | М8×16 | М10×16 |
| 18 | М1,6×18 | М2×18 | М2,5×18 | М3×18 | М4×18 | М5×18 | М6×18 | ||
| 20 | М1,6×20 | М2×20 | М2,5×20 | М3×20 | М4×20 | М5×20 | М6×20 | М8×20 | М10×20 |
| 22 | М2,5×22 | М3×22 | М4×22 | М5×22 | М6×22 | ||||
| 25 | М2,5×25 | М3×25 | М4×25 | М5×25 | М6×25 | М8×25 | М10×25 | ||
| 28 | М2,5×28 | М3×28 | М4×28 | М5×28 | М6×28 | ||||
| 30 | М2,5×30 | М3×30 | М4×30 | М5×30 | М6×30 | М8×30 | М10×30 | ||
| 35 | М3×35 | М4×35 | М5×35 | М6×35 | М8×35 | М10×35 | |||
| 40 | М3×40 | М4×40 | М5×40 | М6×40 | М8×40 | М10×40 | |||
| 45 | М3×45 | М4×45 | М5×45 | М6×45 | М8×45 | М10×45 | |||
| 48 | М3×48 | ||||||||
| 50 | М3×50 | М4×50 | М5×50 | М6×50 | М8×50 | М10×50 | |||
| 55 | М3×55 | М4×55 | М5×55 | М6×55 | |||||
| 60 | М3×60 | М4×60 | М5×60 | М6×60 | М8×60 | М10×60 | |||
| 65 | М4×65 | М5×65 | М6×65 | ||||||
| 70 | М4×70 | М5×70 | М6×70 | М8×70 | М10×70 | ||||
| 75 | М5×75 | М6×75 | |||||||
| 80 | М4×80 | М5×80 | М6×80 | М8×80 | М10×80 | ||||
| 90 | М4×90 | М5×90 | М6×90 | М8×90 | М10×90 | ||||
| 100 | М4×100 | М5×100 | М6×100 | М8×100 | М10×100 |
