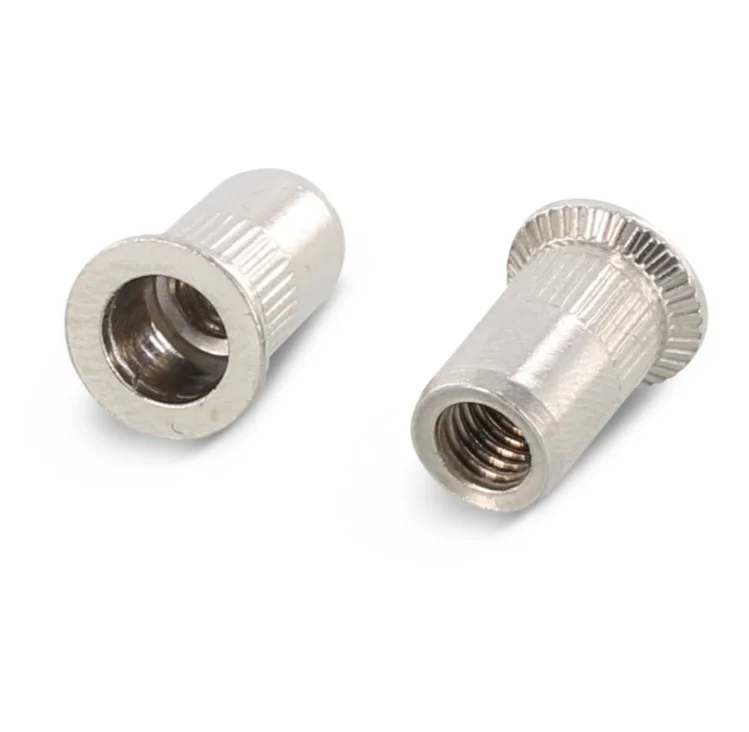

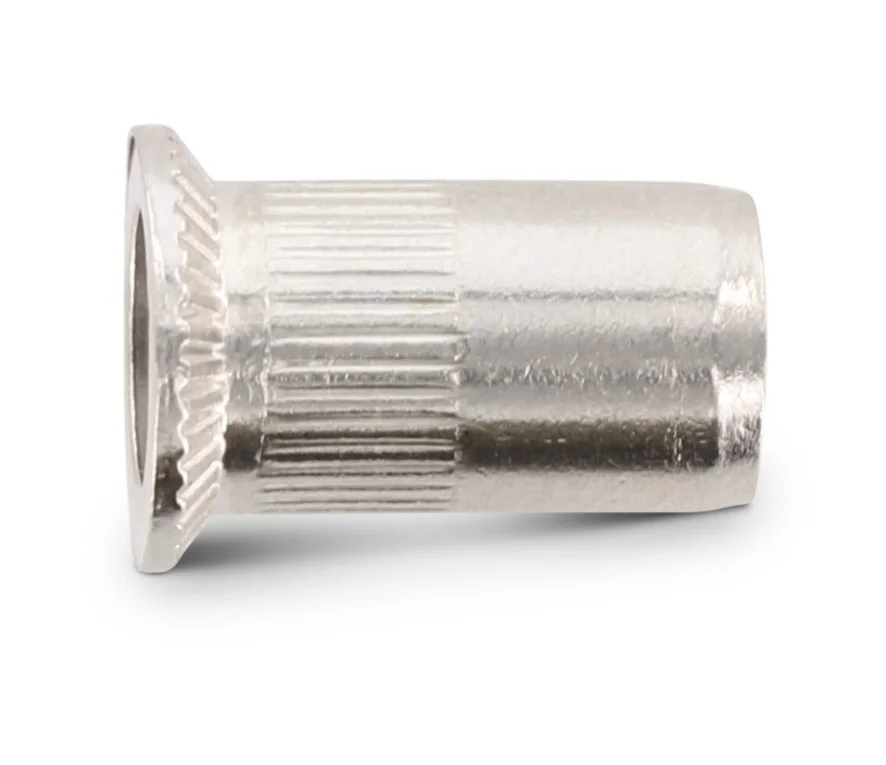

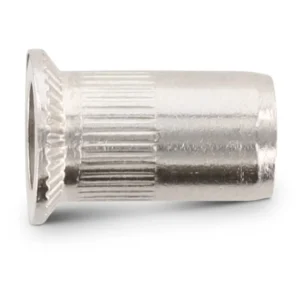

Конструктивные особенности
- Цилиндрическое тело с насечками: Продольное рифление на корпусе заклепки гарантирует высокую сопротивляемость крутящему моменту, предотвращая проворачивание метиза в отверстии при монтаже и последующей эксплуатации.
- Потайной бортик: Конусная форма головки позволяет устанавливать заклепку «заподлицо» с поверхностью детали. Это критически важно для узлов, где требуется идеально ровная плоскость после сборки (необходима предварительная зенковка отверстия).
- Внутренняя метрическая резьба: Чистая и точная резьба обеспечивает легкое ввинчивание ответного крепежа (болтов, винтов, шпилек).
Материалы исполнения
Мы предлагаем заклепки из двух типов аустенитной нержавеющей стали:
- A2 (AISI 304): Оптимальный выбор для общепромышленного применения, пищевой и химической отрасли. Обладает высокой коррозионной стойкостью и экологичностью.
- A4 (AISI 316): Кислотостойкая сталь с добавлением молибдена. Предназначена для использования в морской воде, бассейнах с хлорированной водой и в контакте с сильными щелочами или кислотами.
Преимущества использования арт. 1023
- Односторонний монтаж: Возможность установки в закрытые профили и конструкции при доступе только с одной стороны.
- Сохранение структуры материала: В отличие от сварных гаек, установка заклепки не вызывает термической деформации металла и не повреждает антикоррозийное или лакокрасочное покрытие вблизи узла.
- Высокая виброустойчивость: Плотная посадка и насечки обеспечивают стабильность соединения при динамических нагрузках.
- Универсальность: Подходит для работы с металлом, пластиком и композитными материалами.
Сферы применения
Благодаря своим техническим характеристикам, резьбовая заклепка арт. 1023 широко востребована в следующих направлениях:
- Пищевое и медицинское машиностроение.
- Производство вентиляционных систем и промышленного оборудования.
- Судостроение и яхтенное оборудование (исполнение A4).
- Изготовление рекламных конструкций и фасадных систем.
- Автомобилестроение и спецтехника.
Рекомендации по монтажу
Для установки используется специализированный заклепочный инструмент (ручной, пневматический или аккумуляторный). Процесс включает подготовку отверстия, зенковку под потайной бортик, накручивание заклепки на шток инструмента, установку в отверстие и последующее сжатие, при котором деформационная зона заклепки формирует надежное стопорное кольцо с обратной стороны листа.

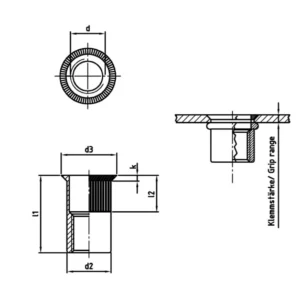

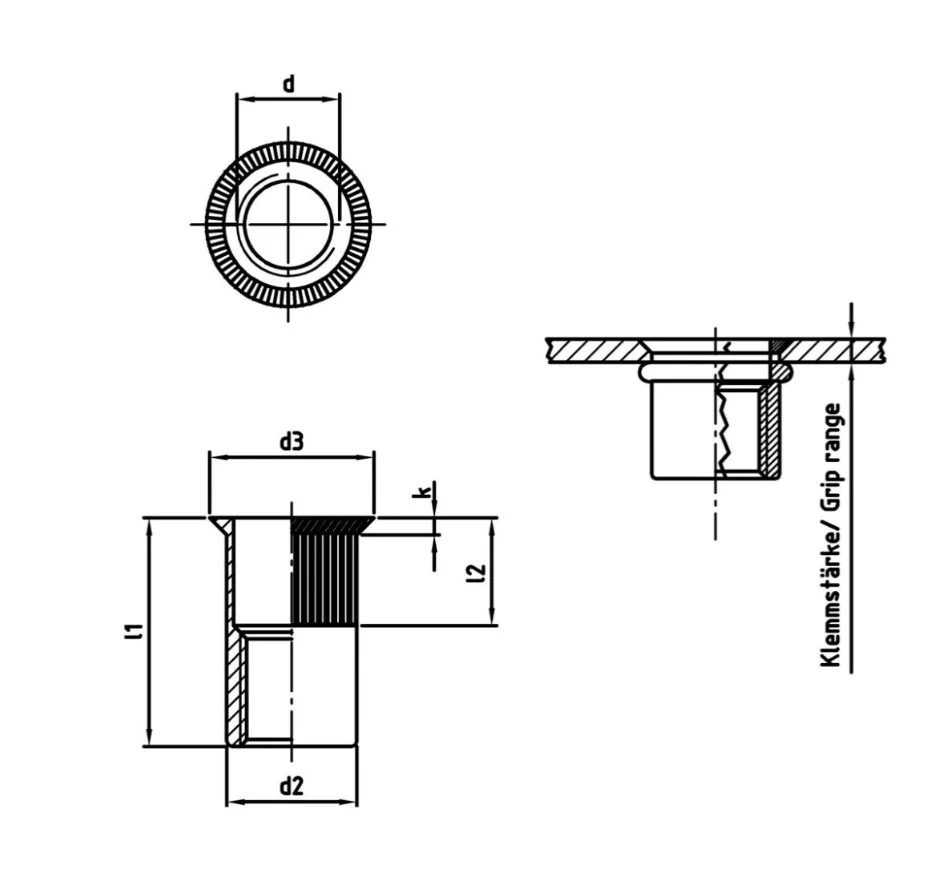

Таблица размеров и характеристик заклепки резьбовой цилиндрической с насечками, потайной бортик, art. 1023, нержавеющая сталь: А2, А4.
Обозначения
d
—
диаметр резьбы
d1
—
диаметр заклепки
d2
—
диаметр бортика
k
—
высота бортика
l
—
длина заклепки
| d | d1, мм | d2, мм | k, мм | l, мм | рекомендуемая толщина крепления (g), мм |
| М3 | 4,8 | 8,0 | 1,7 | 9,0 | 1,5-2,0 |
| М4 | 5,9 | 9,0 | 1,7 | 11,5 | 1,5-3,5 |
| М5 | 6,9 | 10,0 | 1,7 | 13,5 | 1,5-4,0 |
| М6 | 8,9 | 12,0 | 1,7 | 16,0 | 1,5-4,5 |
| М8 | 10,9 | 14,0 | 1,7 | 19,0 | 1,5-4,5 |
| М10 | 12,9 | 16,0 | 1,7 | 21,0 | 1,5-4,5 |
| М12 | 14,9 | 18,0 | 1,7 | 24,0 | 1,5-4,5 |
