Конструктивные особенности

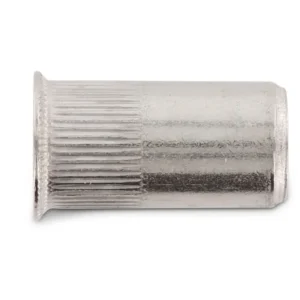

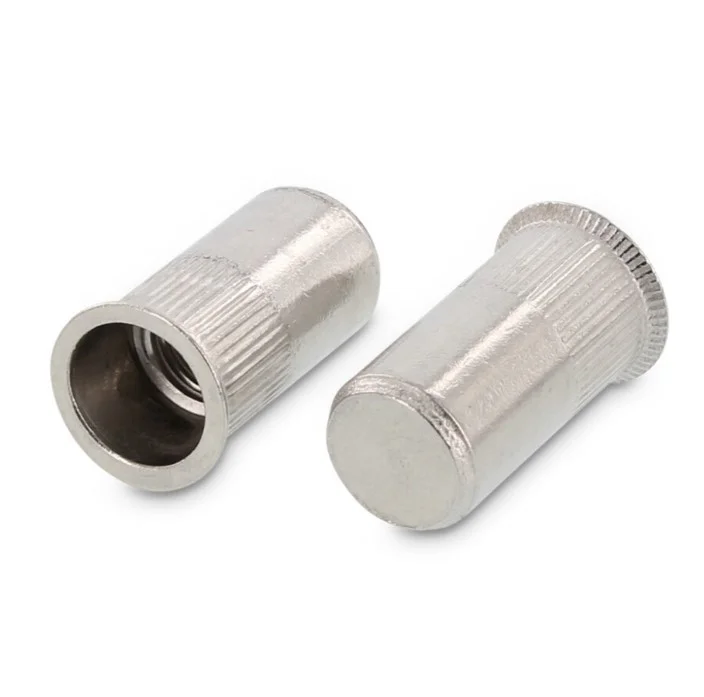

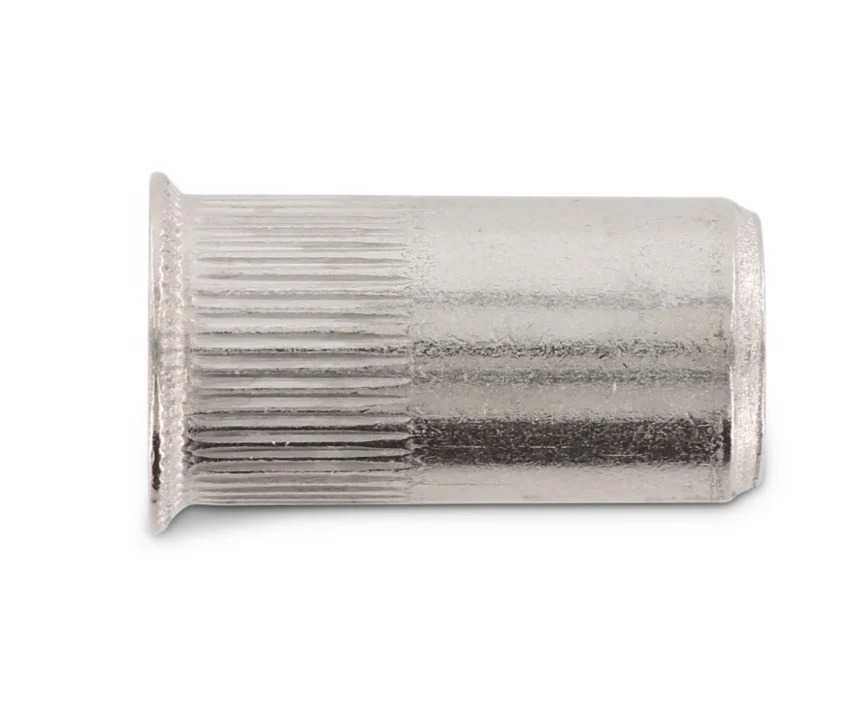

- Цилиндрическое тело с насечками: Наличие продольных насечек (рифления) на корпусе заклепки обеспечивает максимальное сопротивление прокручиванию в посадочном отверстии. Это критически важно при монтаже в мягкие или тонкие металлы, а также при воздействии динамических нагрузок.
- Потайной бортик: Особая форма бортика позволяет установить заклепку «впотай», обеспечивая идеально ровную поверхность после монтажа. Это исключает зазоры между соединяемыми деталями и улучшает эстетический вид конструкции. Требует предварительной зенковки отверстия.

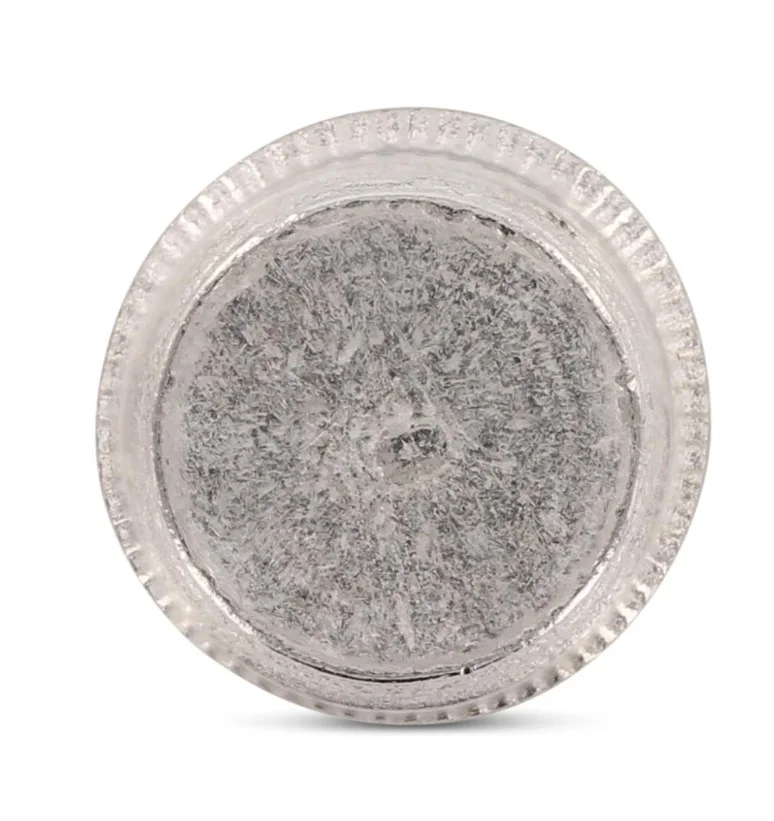

- Глухое исполнение (закрытый торец): Закрытая конструкция корпуса гарантирует полную герметичность соединения. Это предотвращает попадание влаги, пыли и технических жидкостей внутрь конструкции или к внутренней резьбе, защищая узел от коррозии и протечек.
Материалы изготовления: Нержавеющая сталь A2 и A4
Крепеж представлен в двух вариантах исполнения, что позволяет подобрать оптимальное решение под конкретные условия эксплуатации:
- Сталь A2 (AISI 304): Обладает высокой коррозионной стойкостью в обычных условиях, нетоксична, отлично подходит для пищевой, химической промышленности и общестроительных работ.
- Сталь A4 (AISI 316): Кислотостойкая сталь с добавлением молибдена. Разработана для использования в экстремальных условиях: в морской воде, в бассейнах с хлорированной водой, а также на предприятиях с высоким содержанием кислот и щелочей.
Преимущества использования Art. 1024
- Герметичность: Идеально подходит для резервуаров, корпусов электроники и судостроения.
- Надежность фиксации: Рифленая поверхность тела исключает риск проворачивания заклепки даже при высоких моментах затяжки болта.
- Эстетика: Потайной монтаж не нарушает геометрию плоскости изделия.
- Долговечность: Использование нержавеющей стали гарантирует срок службы соединения, исчисляемый десятилетиями, без потери прочностных характеристик.
Сферы применения
Благодаря своим техническим характеристикам, заклепка Art. 1024 широко востребована в следующих отраслях:
- Пищевое и медицинское машиностроение (благодаря гигиеничности сталей A2/A4).
- Судостроение и морская инфраструктура (версия A4).
- Производство промышленного оборудования и электротехнических шкафов с классом защиты IP.
- Автомобилестроение и авиация.

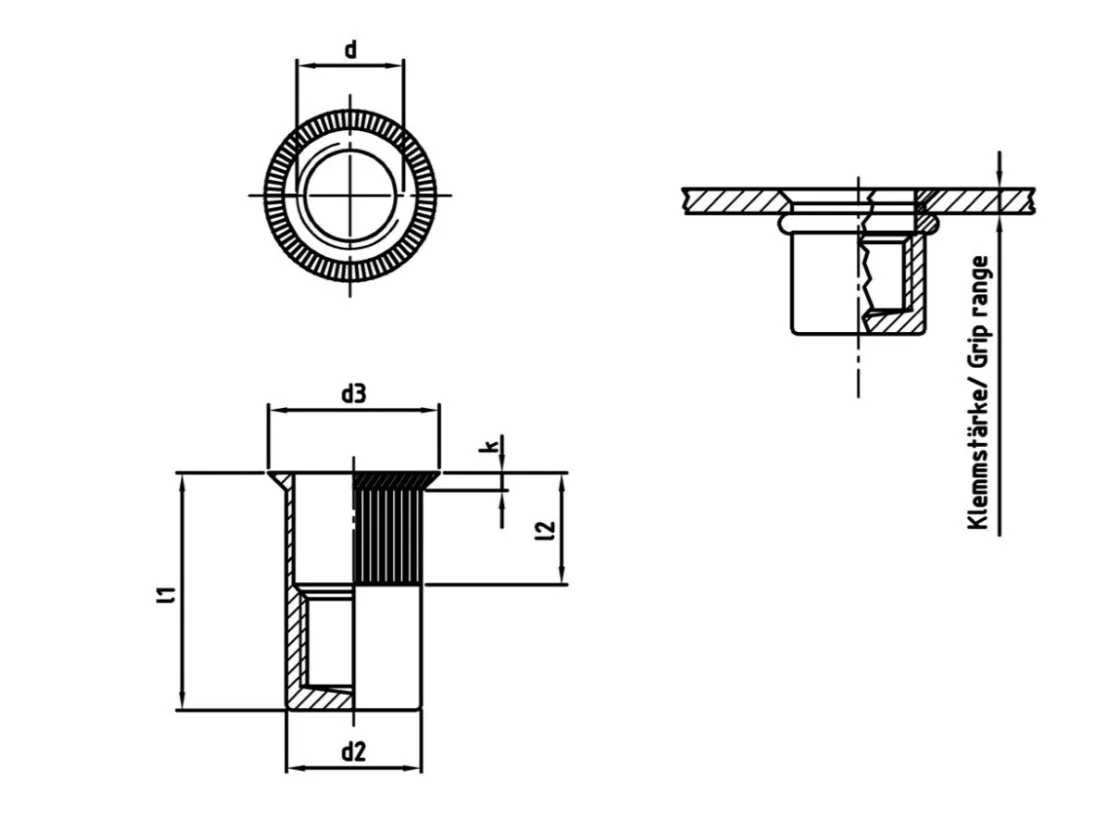

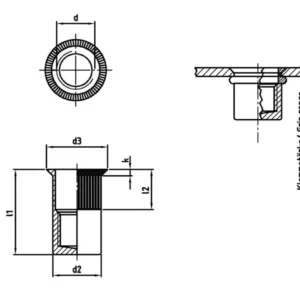

Таблица размеров и характеристик заклепки резьбовой цилиндрической с насечками, потайной бортик, глухой, art. 1024, нержавеющая сталь: А2, А4.
Обозначения
d
—
диаметр резьбы
d2
—
диаметр заклепки
d3
—
диаметр бортика
k
—
высота бортика
g
—
рекомендуемая толщина крепления
l1
—
длина заклепки
| d | l1, мм | d2, мм | k, мм | d3 мм | g, мм |
| 3 | 16,5 | 4,9 | 1,7 | 8 | 1,5-3,0 |
| 4 | 17,5 | 5,5 | 9 | 1,5-4,0 | |
| 5 | 20,5 | 6,9 | 10 | ||
| 6 | 23,5 | 8,9 | 12 | 1,5-4,5 | |
| 8 | 28 | 10,3 | 14 | ||
| 10 | 30,5 | 12,9 | 16 | 2,0-4,5 | |
| 12 | 31,5 | 15,9 | 19 |
