Технические особенности и материал
Изделие изготовлено из аустенитной нержавеющей стали марки A4 (AISI 316). Это легированная сталь с добавлением молибдена (2–3%), что наделяет её уникальными эксплуатационными свойствами:
- Абсолютная коррозийная стойкость: сталь A4 не подвержена воздействию соленой морской воды, хлорированных сред и большинства кислот.
- Температурная стабильность: сохранение прочностных характеристик в широком диапазоне температур (от -60°C до +450°C).
- Долговечность: в отличие от оцинкованного крепежа, нержавеющая сталь не теряет защитных свойств при механическом повреждении поверхности (царапинах или сколах).

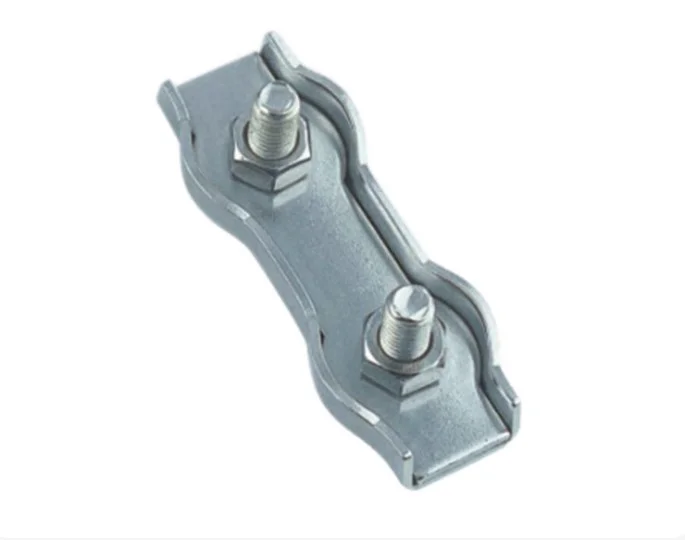

Конструкция зажима
Изделие состоит из трех основных компонентов:
- Основание: штампованная пластина с загнутыми краями, фиксирующая канат.
- Прижимная пластина: ответная часть, обеспечивающая равномерное распределение давления.
- Резьбовые соединения: два винта с шестигранными гайками для точной регулировки усилия затяжки.
Области применения
Зажим артикула 9626 из стали A4 является отраслевым стандартом в следующих сферах:
- Яхтинг и судостроение: монтаж стоячего такелажа, лееров и растяжек.
- Пищевая и химическая промышленность: линии производства, где требуется регулярная санитарная обработка агрессивными составами.
- Архитектура и дизайн: установка фасадных систем, подвесных рекламных конструкций и ограждений.
- Строительство: монтаж систем снегозадержания и молниезащиты.
Рекомендации по монтажу
Для обеспечения расчетной разрывной нагрузки соединения необходимо соблюдать технический регламент:
- Размер зажима должен строго соответствовать диаметру используемого троса (например, для троса 5 мм используется зажим Duplex 5 мм).
- При формировании петли настоятельно рекомендуется использовать коуш для предотвращения преждевременного износа и излома жил каната.
- Гайки следует затягивать равномерно, избегая перекоса прижимной пластины.
- Данный тип зажима не предназначен для подъема грузов и ответственных грузоподъемных операций.

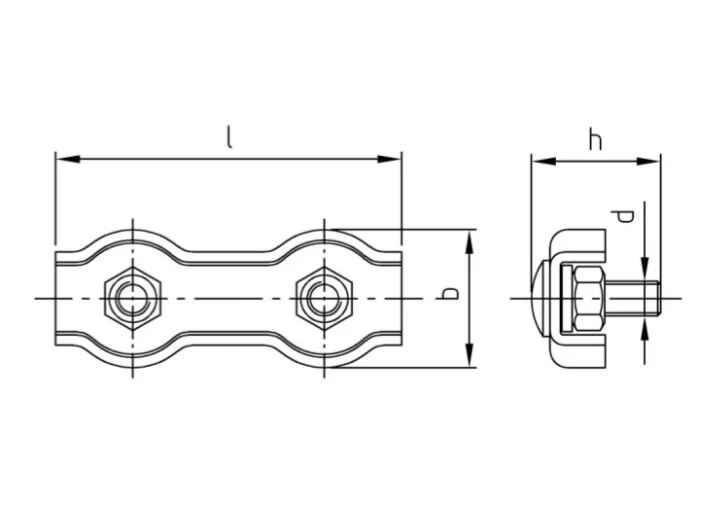

Таблица размеров и характеристик зажима троса двойного art.9626, нержавеющая сталь: А4.
Обозначения
d1
—
диаметр троса
b
—
ширина зажима
h
—
высота крепежного винта
l
—
длина зажима
d
—
диаметр резьбы
| d, мм | b, мм | d1, мм | h, мм | l, мм |
| M4 | 12 | 2 | 14 | 30 |
| 14 | 3 | 14 | 36 | |
| M5 | 18 | 4 | 19 | 40 |
| 20 | 5 | 19 | 50 | |
| M6 | 24 | 6 | 23 | 60 |
| M8 | 30 | 8 | 29 | 72 |
| M10 | 35 | 10 | 32 | 90 |
