Конструктивные особенности и принцип действия

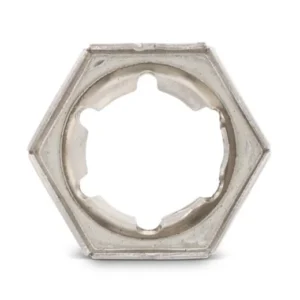

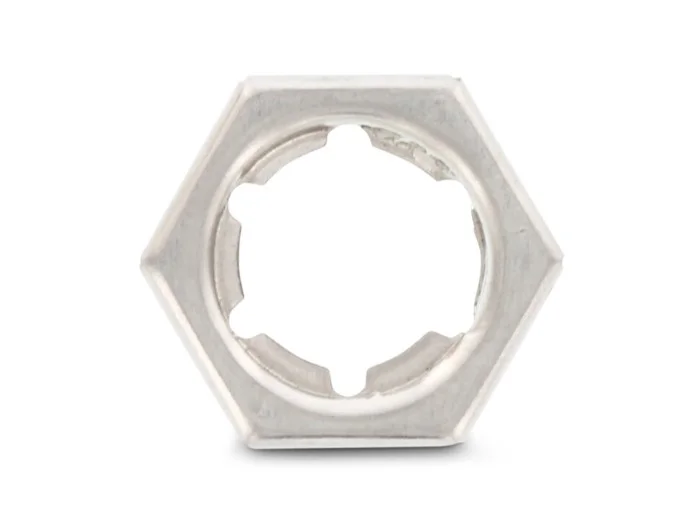

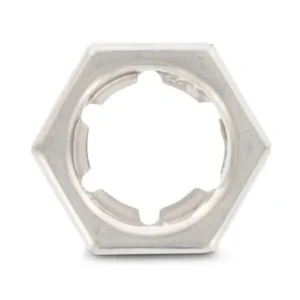

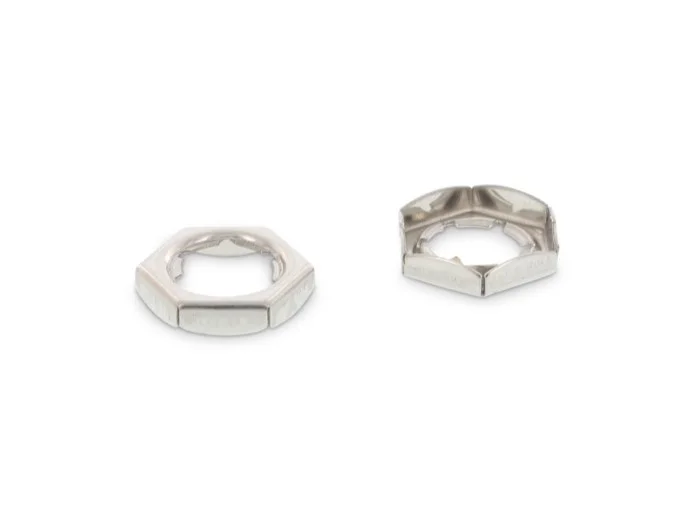

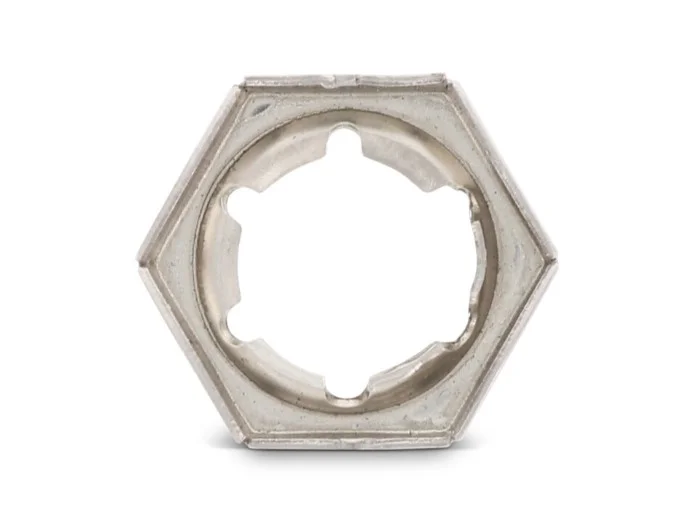

В отличие от стандартных стопорных гаек, DIN 7967 имеет малый вес и компактные габариты. Ее работа основана на пружинных свойствах материала: при навинчивании на стержень болта или шпильки поверх основной гайки, внутренние грани контргайки плотно прилегают к резьбе и торцевой поверхности основного метиза. Это создает дополнительное осевое напряжение, которое блокирует соединение.
Преимущества использования нержавеющей стали A2 и A4
Выбор материала напрямую зависит от условий эксплуатации и требуемого уровня коррозионной стойкости:
- Нержавеющая сталь A2 (AISI 304): Оптимальный выбор для общепромышленного применения. Обладает высокой прочностью, не токсична и устойчива к коррозии в обычных атмосферных условиях и пресной воде.
- Нержавеющая сталь A4 (AISI 316): Содержит в составе молибден, что делает крепеж устойчивым к воздействию кислот и агрессивных сред (хлор, морская вода). Рекомендуется для использования в химической, судостроительной и пищевой промышленности.
Ключевые технические характеристики
- Соответствие стандартам: DIN 7967 (аналогов в ГОСТ и ISO в идентичном исполнении практически нет).
- Материал: Аустенитные нержавеющие стали марок A2 и A4.
- Тип резьбы: Метрическая (стандартный шаг).
- Особенности монтажа: Легко устанавливается обычным гаечным ключом, не требует значительных усилий при затяжке.
Сферы применения
Благодаря своей надежности и малому весу, стопорная пружинная гайка находит широкое применение в следующих отраслях:
- Машиностроение и станкостроение: фиксация узлов, подверженных постоянной вибрации.
- Автомобилестроение: использование в качестве облегченного стопорящего элемента.
- Приборостроение: где важна экономия веса конструкции без потери надежности соединения.
- Строительство и монтаж металлоконструкций: дополнительная страховка ответственных резьбовых соединений.

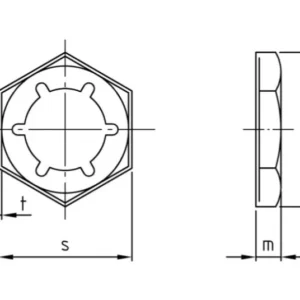

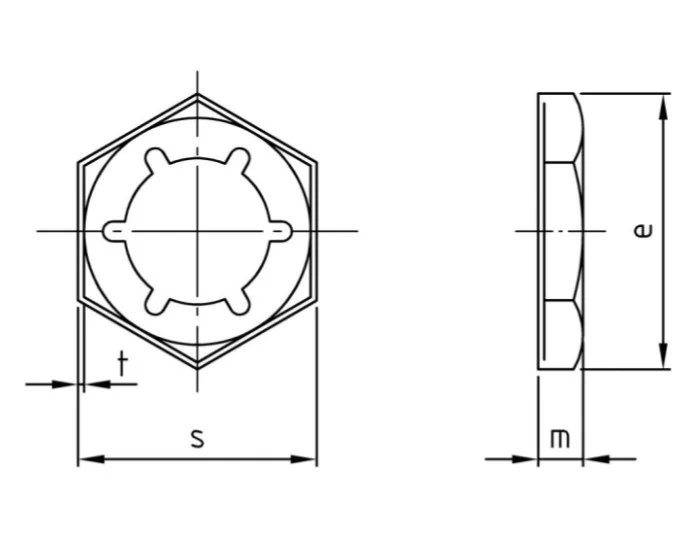

| d | шаг резьбы, мм | m, мм | e, мм | t, мм |
| М4 | 0,7 | 2,5 | 8,1 | 0,3 |
| М5 | 0,8 | 2,5 | 9,2 | 0,4 |
| М6 | 1 | 3 | 11,5 | 0,4 |
| М8 | 1,25 | 3,5 | 15 | 0,5 |
| М10 | 1,5 | 4 | 19,6 | 0,5 |
| М12 | 1,75 | 4,5 | 21,9 | 0,6 |
| М16 | 2 | 5 | 27,7 | 0,7 |
| М20 | 2,5 | 6 | 34,6 | 0,8 |
| М24 | 3 | 7 | 41,6 | 0,9 |
| d | шаг резьбы, мм | m, мм | e, мм | t, мм |
| М4 | 0,7 | 2,5 | 8,1 | 0,3 |
| М5 | 0,8 | 2,5 | 9,2 | 0,4 |
| М6 | 1 | 3 | 11,5 | 0,4 |
| М8 | 1,25 | 3,5 | 15 | 0,5 |
| М10 | 1,5 | 4 | 19,6 | 0,5 |
| М12 | 1,75 | 4,5 | 21,9 | 0,6 |
| М16 | 2 | 5 | 27,7 | 0,7 |
| М20 | 2,5 | 6 | 34,6 | 0,8 |
| М24 | 3 | 7 | 41,6 | 0,9 |
| М27 | 3 | 7 | 47,3 | 1 |
