Технические особенности и преимущества
- Стандарт: Соответствует DIN 6885 (аналог ISO 2491), что гарантирует строгую геометрическую точность и взаимозаменяемость деталей.
- Материал: Нержавеющая сталь класса А5 (AISI 316Ti). Это высоколегированная сталь, стабилизированная титаном, что обеспечивает исключительную стойкость к межкристаллитной коррозии.
- Коррозионная стойкость: Сталь А5 превосходит классы А2 и А4 по сопротивляемости агрессивным средам, включая хлориды, кислоты и морскую воду, а также сохраняет свои свойства при высоких температурах.
- Точность изготовления: Изделие имеет калиброванный профиль с допуском h9 по ширине, что обеспечивает плотную посадку в пазу и отсутствие люфтов при эксплуатации оборудования.
- Геометрия: Закругленные края (исполнение А) исключают концентраторы напряжений в углах паза, продлевая срок службы вала.
Сферы применения
Благодаря использованию стали А5, данные шпонки незаменимы в узлах, подвергающихся экстремальным нагрузкам и воздействию химически активных веществ:
- Химическая и нефтеперерабатывающая промышленность.
- Пищевое машиностроение (работа в условиях постоянной санобработки).
- Судостроение и морская техника.
- Производство насосного оборудования и промышленной запорной арматуры.
- Целлюлозно-бумажное производство.
Таблица размеров и характеристик
шпонки призматической тип А, DIN 6885, нержавеющая сталь: А5
шпонки призматической тип А, DIN 6885, нержавеющая сталь: А5

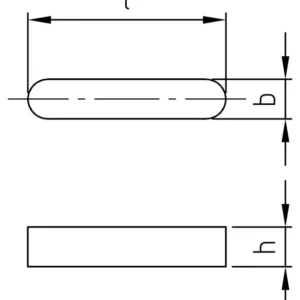

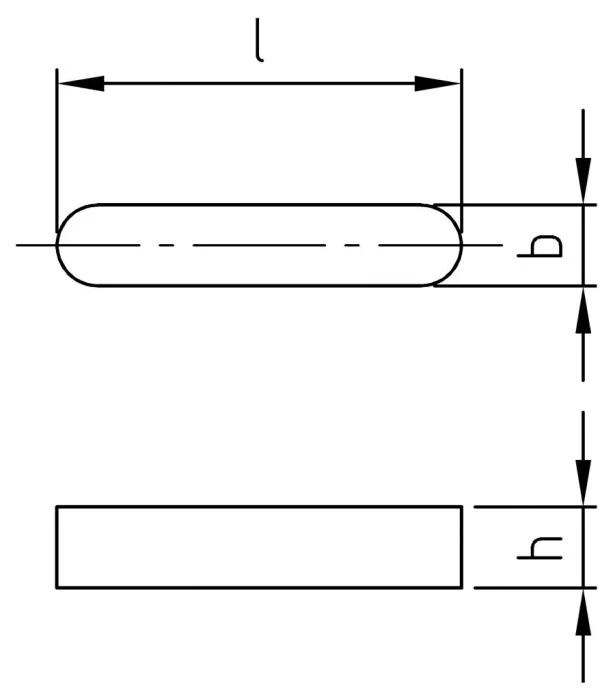

Обозначения
b
—
ширина шпонки
h
—
высота шпонки
l
—
длина шпонки
| b*h/l, мм | 4×4 | 5×5 | 6×6 | 8×7 | 10×8 | 12×8 | 14×9 |
|---|---|---|---|---|---|---|---|
| 10 | 4×4×10 | 5×5×10 | |||||
| 12 | 4×4×12 | 5×5×12 | 6×6×12 | ||||
| 14 | 4×4×14 | 5×5×14 | 6×6×14 | 8×7×14 | |||
| 16 | 4×4×16 | 5×5×16 | 6×6×16 | 8×7×16 | |||
| 18 | 4×4×18 | 5×5×18 | 6×6×18 | ||||
| 20 | 4×4×20 | 5×5×20 | 6×6×20 | 8×7×20 | |||
| 22 | 4×4×22 | 5×5×22 | 6×6×22 | ||||
| 25 | 4×4×25 | 5×5×25 | 6×6×25 | 8×7×25 | 10×8×25 | ||
| 28 | 6×6×28 | 8×7×28 | 10×8×28 | ||||
| 30 | 4×4×30 | 5×5×30 | 6×6×30 | 8×7×30 | 10×8×30 | 12×8×30 | 14×9×30 |
| 32 | 6×6×32 | 8×7×32 | 10×8×32 | 12×8×32 | 14×9×32 | ||
| 35 | 8×7×35 | ||||||
| 36 | 4×4×36 | 5×5×36 | 6×6×36 | 8×7×36 | 10×8×36 | 12×8×36 | 14×9×36 |
| 40 | 4×4×40 | 5×5×40 | 6×6×40 | 8×7×40 | 10×8×40 | 12×8×40 | 14×9×40 |
| 45 | 8×7×45 | 10×8×45 | 12×8×45 | 14×9×45 | |||
| 50 | 4×4×50 | 5×5×50 | 6×6×50 | 8×7×50 | 10×8×50 | 12×8×50 | 14×9×50 |
| 56 | 10×8×56 | 12×8×56 | 14×9×56 | ||||
| 60 | 6×6×60 | 8×7×60 | 10×8×60 | 12×8×60 | 14×9×60 | ||
| 63 | 12×8×63 | 14×9×63 | |||||
| 70 | 12×8×70 | 14×9×70 | |||||
| 80 | 8×7×80 | 12×8×80 | 14×9×80 | ||||
| 90 | 12×8×90 | 14×9×90 | |||||
| 100 | 8×7×100 |
