Технические преимущества шлица Torx
В отличие от традиционных прямых или крестообразных шлицев, профиль Torx в стандарте ISO 14579 минимизирует радиальные силы, выталкивающие инструмент из головки винта. Это дает ряд эксплуатационных преимуществ:
- Высокое усилие затяжки: Возможность приложения значительного крутящего момента без риска срыва шлица или повреждения бит.
- Долговечность инструмента: Равномерное распределение нагрузки продлевает срок службы монтажного оборудования.
- Автоматизация сборки: Идеально подходит для использования на конвейерных линиях с пневмо- и электроинструментом, так как исключает соскальзывание насадки.
Материалы изготовления: нержавеющая сталь A2 и A4
В зависимости от условий эксплуатации, винты изготавливаются из двух типов аустенитной нержавеющей стали:
- Сталь A2 (AISI 304): Оптимальный выбор для общепромышленного применения, пищевой отрасли и приборостроения. Обладает высокой коррозионной стойкостью в обычных атмосферных условиях и экологичностью.
- Сталь A4 (AISI 316): Кислотостойкая модификация, легированная молибденом. Предназначена для использования в агрессивных средах: химическая промышленность, судостроение, бассейны и зоны с высоким содержанием солей или хлоридов.
Конструктивные особенности и применение
Цилиндрическая форма головки позволяет устанавливать винт как вровень с поверхностью (в заранее подготовленное цекованное отверстие), так и на плоскость детали. Данный крепеж широко востребован в следующих сферах:
1. Машиностроение и станкостроение: сборка узлов, подвергающихся высоким вибрационным нагрузкам.
2. Медицинское оборудование: за счет высокой точности изготовления и коррозионной стойкости материалов.
3. Автомобильная промышленность: надежное соединение деталей двигателя и кузовных элементов.
4. Робототехника и электроника: где критически важна компактность головки при сохранении высокой прочности соединения.

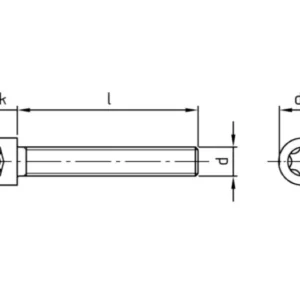

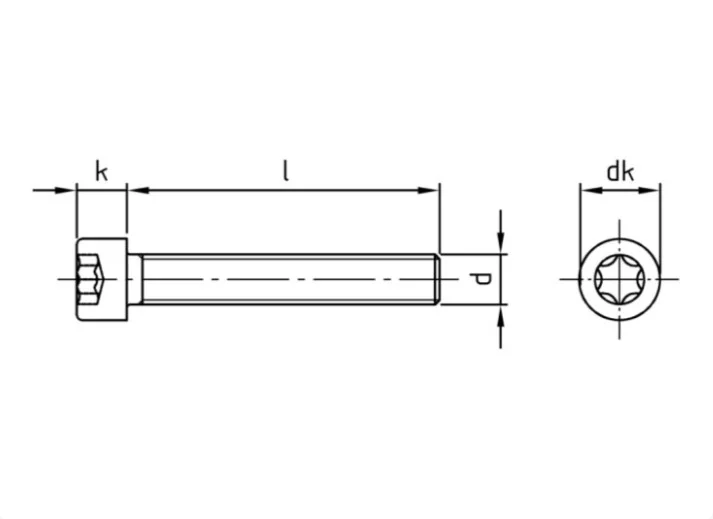

| k, мм | 2,00 | 2,50 | 3,00 | 4,00 | 5,00 | 6,00 | 8,00 | 10,00 |
| dk, мм | 3,8 | 4,5 | 5,5 | 7 | 8,5 | 10 | 13 | 16 |
| шлиц TX | 6 | 8 | 10 | 20 | 25 | 30 | 45 | 50 |
| шаг резьбы | 0,40 | 0,45 | 0,50 | 0,70 | 0,80 | 1,00 | 1,25 | 1,50 |
| d/l, мм | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 |
| 3 | М2×3 | М2,5×3 | ||||||
| 4 | М2×4 | М2,5×4 | М3×4 | |||||
| 5 | М2×5 | М2,5×5 | М3×5 | М4×5 | ||||
| 6 | М2×6 | М2,5×6 | М3×6 | М4×6 | М5×6 | М6×6 | ||
| 8 | М2×8 | М2,5×8 | М3×8 | М4×8 | М5×8 | М6×8 | ||
| 10 | М2×10 | М2,5×10 | М3×10 | М4×10 | М5×10 | М6×10 | ||
| 12 | М2×12 | М2,5×12 | М3×12 | М4×12 | М5×12 | М6×12 | ||
| 14 | М2×14 | М2,5×14 | М3×14 | М4×14 | М5×14 | М6×14 | ||
| 16 | М2×16 | М2,5×16 | М3×16 | М4×16 | М5×16 | М6×16 | М8×16 | М10×16 |
| 18 | М2×18 | М2,5×18 | М3×18 | М4×18 | М5×18 | М6×18 | М8×18 | М10×18 |
| 20 | М2×20 | М2,5×20 | М3×20 | М4×20 | М5×20 | М6×20 | М8×20 | М10×20 |
| 22 | М3×22 | М4×22 | М5×22 | М6×22 | М8×22 | М10×22 | ||
| 25 | М2,5×25 | М3×25 | М4×25 | М5×25 | М6×25 | М8×25 | М10×25 | |
| 30 | М3×30 | М4×30 | М5×30 | М6×30 | М8×30 | М10×30 | ||
| 35 | М4×35 | М5×35 | М6×35 | М8×35 | М10×35 | |||
| 40 | М4×40 | М5×40 | М6×40 | М8×40 | М10×40 | |||
| 45 | М4×45 | М5×45 | М6×45 | М8×45 | М10×45 | |||
| 50 | М4×50 | М5×50 | М6×50 | М8×50 | М10×50 | |||
| 55 | М4×55 | М5×55 | М6×55 | М8×55 | М10×55 | |||
| 60 | М4×60 | М5×60 | М6×60 | М8×60 | М10×60 | |||
| 65 | М8×65 | М10×65 | ||||||
| 70 | М8×70 | М10×70 | ||||||
| 80 | М8×80 | М10×80 | ||||||
| 90 | М10×90 | |||||||
| 100 | М10×100 |
