Конструктивные особенности и преимущества
Основным отличием данного метиза является геометрия его головки и тип привода, что дает ряд эксплуатационных преимуществ:

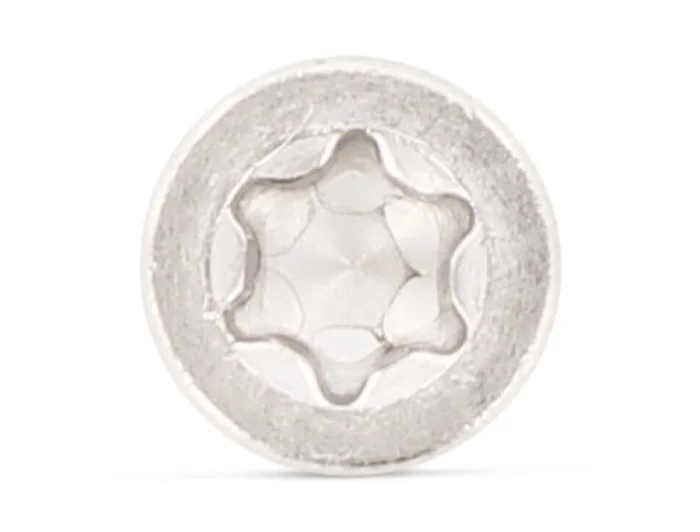

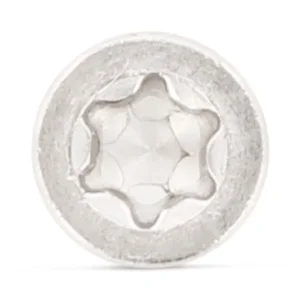

- Шлиц Torx (звездочка): В отличие от прямого или крестообразного шлица, Torx обеспечивает максимальную передачу крутящего момента без риска выскальзывания инструмента (эффект cam-out). Это позволяет прикладывать значительные усилия при затяжке, предотвращая износ биты и повреждение самой головки винта.
- Низкая цилиндрическая головка: Позволяет минимизировать габариты крепежного узла. Это особенно важно в конструкциях с ограниченным пространством, а также в случаях, когда необходимо избежать значительных выступов крепежа над поверхностью детали.
- Нержавеющая сталь A2: Изготовление из аустенитной стали марки AISI 304 обеспечивает высокую коррозионную стойкость в условиях повышенной влажности, устойчивость к температурным перепадам и экологическую безопасность. Металл не намагничивается и сохраняет свои прочностные характеристики в течение десятилетий.
Сферы применения
Технические характеристики винта ISO 14580 делают его востребованным в самых ответственных отраслях:
- Приборостроение и электроника: Монтаж плат, корпусов и внутренних механизмов, где требуется компактный и эстетичный крепеж.
- Машиностроение и робототехника: Сборка подвижных узлов станков, медицинского оборудования и конвейерных линий.
- Мебельное производство: Использование в дизайнерских конструкциях на металлическом каркасе, где важна аккуратность внешнего вида.
- Пищевая и химическая промышленность: Работа в условиях воздействия агрессивных сред (благодаря свойствам стали A2).
Технические параметры
- Стандарт: ISO 14580 (европейский аналог DIN 7984 со шлицем Torx).
- Материал: Нержавеющая сталь A2 (нержавейка типа 18/8).
- Тип резьбы: Метрическая, полная или частичная (зависит от длины изделия).
- Тип привода: Шлиц Torx (TX) для работы с профессиональным инструментом.
- Форма головки: Цилиндрическая, уменьшенной высоты.
Таблица размеров и характеристик винта с низкой цилиндрической головкой и шлицем TORX ISO 14580, нержавеющая сталь: А2.

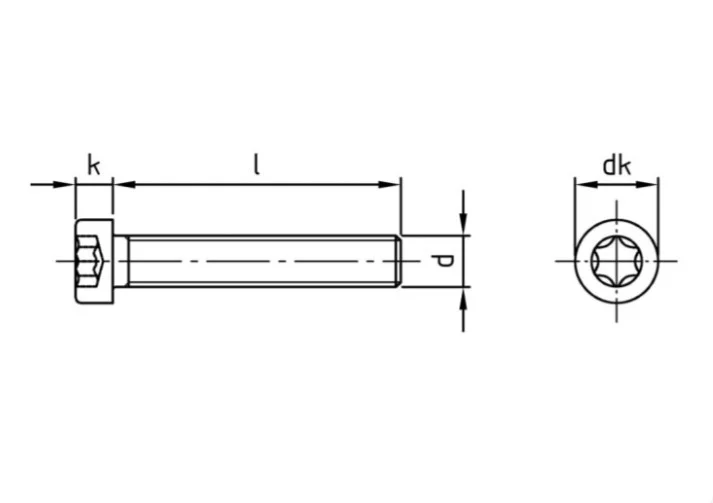

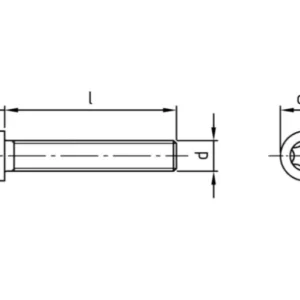

Обозначения
k
—
высота головки
dk
—
диаметр головки
l
—
длина винта
d
—
диаметр резьбы
| k, мм | 1,55 | 1,85 | 2,4 | 3,1 | 3,65 | 4,4 | 5,8 |
| dk, мм | 3,7 | 4,4 | 5,4 | 6,9 | 8,4 | 9,9 | 13 |
| шлиц TX | 6 | 8 | 10 | 20 | 25 | 30 | 45 |
| шаг резьбы | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 | 1,25 |
| d/l, мм | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 |
| 3 | М2×3 | М2,5×3 | |||||
| 4 | М2×4 | М2,5×4 | М3×4 | ||||
| 5 | М2×5 | М2,5×5 | М3×5 | ||||
| 6 | М2×6 | М2,5×6 | М3×6 | М4×6 | |||
| 8 | М2×8 | М2,5×8 | М3×8 | М4×8 | М5×8 | М6×8 | |
| 10 | М2×10 | М2,5×10 | М3×10 | М4×10 | М5×10 | М6×10 | М8×10 |
| 12 | М2×12 | М2,5×12 | М3×12 | М4×12 | М5×12 | М6×12 | М8×12 |
| 16 | М2×16 | М2,5×16 | М3×16 | М4×16 | М5×16 | М6×16 | М8×16 |
| 20 | М2×20 | М2,5×20 | М3×20 | М4×20 | М5×20 | М6×20 | М8×20 |
| 25 | М3×25 | М4×25 | М5×25 | М6×25 | М8×25 | ||
| 30 | М3×30 | М4×30 | М5×30 | М6×30 | М8×30 | ||
| 35 | М3×35 | М4×35 | М5×35 | М6×35 | М8×35 | ||
| 40 | М3×40 | М4×40 | М5×40 | М6×40 | М8×40 | ||
| 45 | М4×45 | М5×45 | М6×45 | М8×45 | |||
| 50 | М4×50 | М5×50 | М6×50 | М8×50 | |||
| 55 | М5×55 | М6×55 | М8×55 | ||||
| 60 | М5×60 | М6×60 | М8×60 | ||||
| 65 | М6×65 | М8×65 | |||||
| 70 | М6×70 | М8×70 | |||||
| 75 | М8×75 | ||||||
| 80 | М8×80 |
